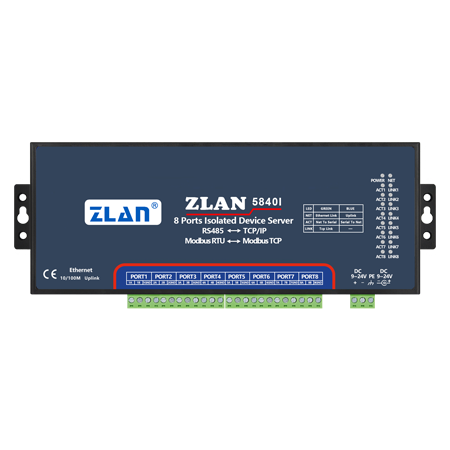

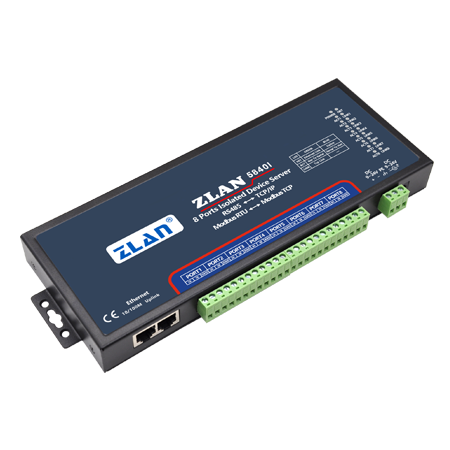

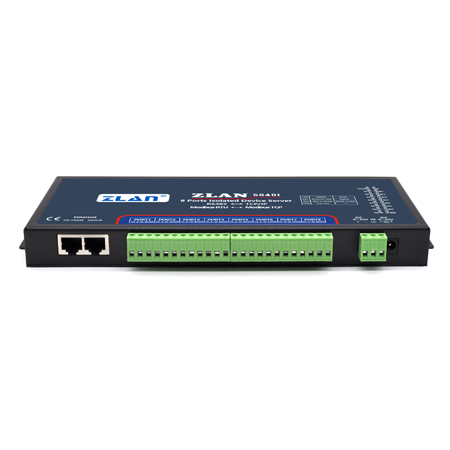

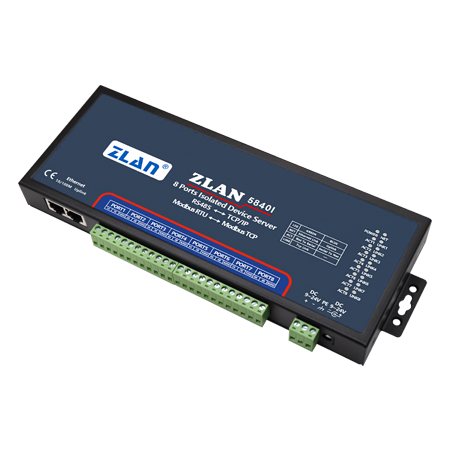

外形

• 接口
• RS485：8個接線端子；2個RJ45網口

• 電源
• 5.5mm，內正外負，標準電源插座；接線端子方式

• 尺寸
• L x W x H =27cm×10.5cm×2.6cm

通信界面

• 以太網
• 2個10M/100M，任意連接一個即可，2 KV級浪涌保護

• 串口
• RS485×8：485A、485B、GND

串口參數

• 波特率
• 1200~460800bps

• 串口數
• 8

• 校驗位
• None, 奇校驗, 偶校驗, 標記, 空格

• 數據位
• 5～9

• 流控
• RTS/CTS，DTR/DCR, NONE

軟件特性

• 協議
• ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS

• 配置方式
• ZLVirCOM工具、設備管理函數庫

• 通信方式
• Socket、虛擬串口、設備管理函數庫

工作模式

• 工作模式
• TCP server, TCP client, UDP, UDP組播

電源要求

• 電源
• 9～24V DC

• 功耗
• 5.4W

環境要求

• 操作溫度
• -45~85℃

• 儲存溫度
• -65~165℃

• 濕度范圍
• 5~95%相對濕度
