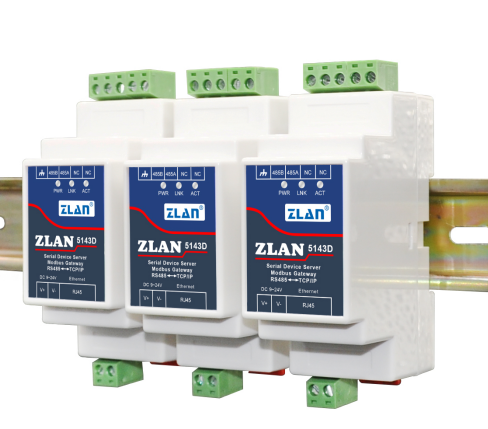

ZLAN5143D是一款專門為工業環境設計的RS485設備數據采集器/物聯網網關，兼具澳門永利yl6776、Modbus網關、MQTT網關、RS485轉JSON等多種功能于一體。如圖 1所示，可以連接華為云的還有MQTT網關5144J、8308、8305、8305L、7144等型號
華為云物聯網平臺
設備接入服務（IoTDA）是華為云的物聯網平臺，提供海量設備連接上云、設備和云端雙向消息通信、批量設備管理、遠程控制和監控、OTA升級、設備聯動規則等能力，并可將設備數據靈活流轉到華為云其他服務。如圖2所示：

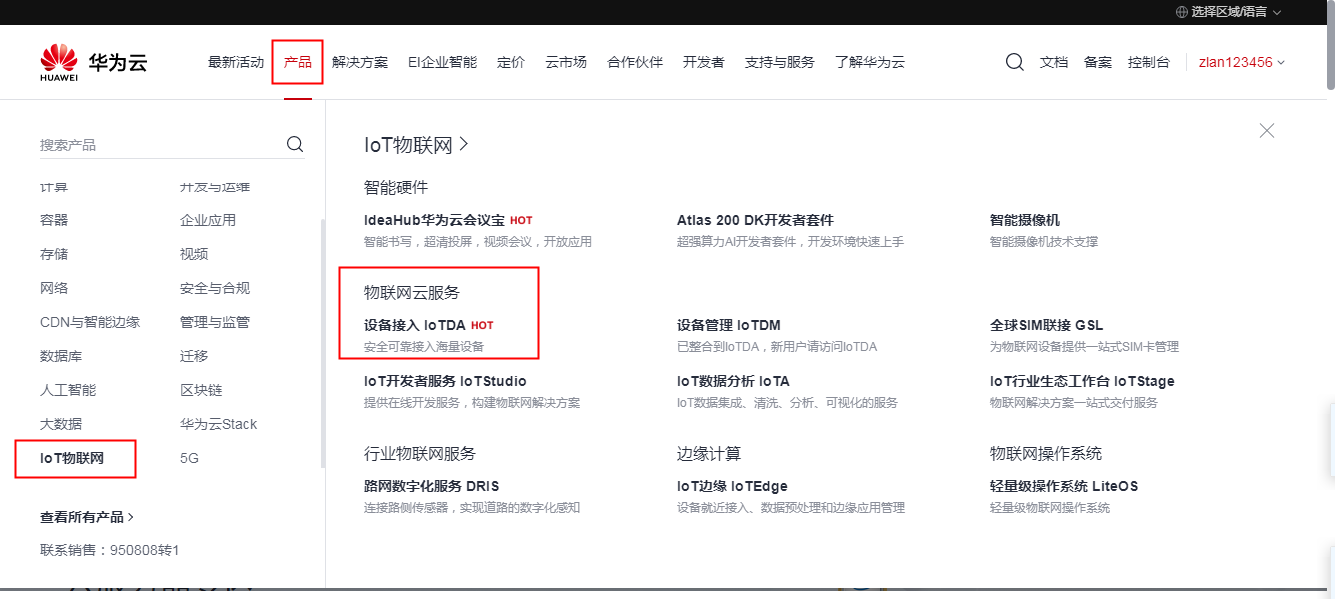

進入華為云官網后，點擊產品選項，下拉找到IoT物聯網，選擇物聯網云服務，雙擊設備接入IoTDA,進入下一個頁面

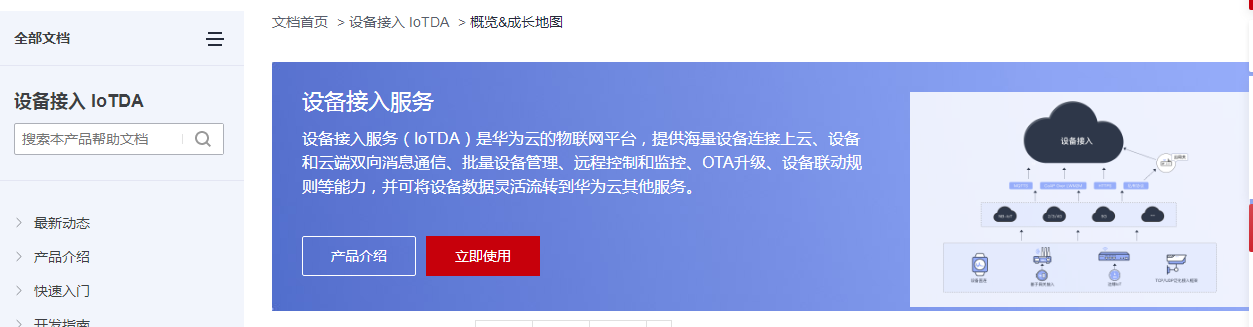

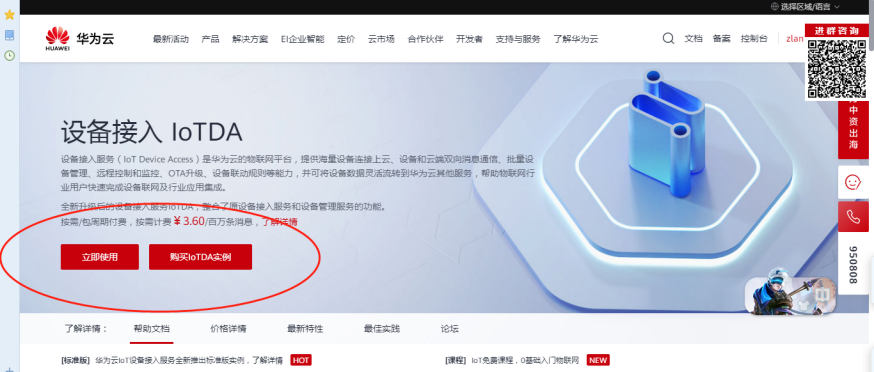

正常使用的時候需要購買使用，本次測試直接選擇立即使用進入下一頁面

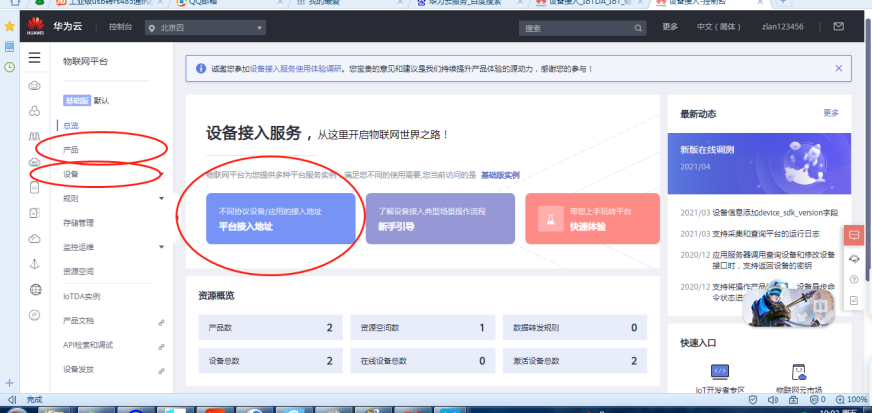

這個頁面主要需要的是產品，設備，平臺接入地址，首先通過平臺接入地址得到華為云mqtt服務器的域名和端口，得到域名為xxxxxx.iot-mqtts.cn-north-4.myhuaweicloud.com，（不同賬號不同）端口號為1883；

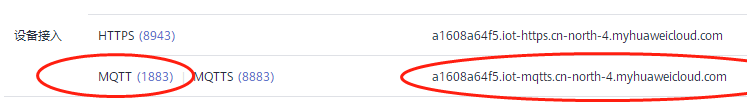

域名，端口如圖所示：

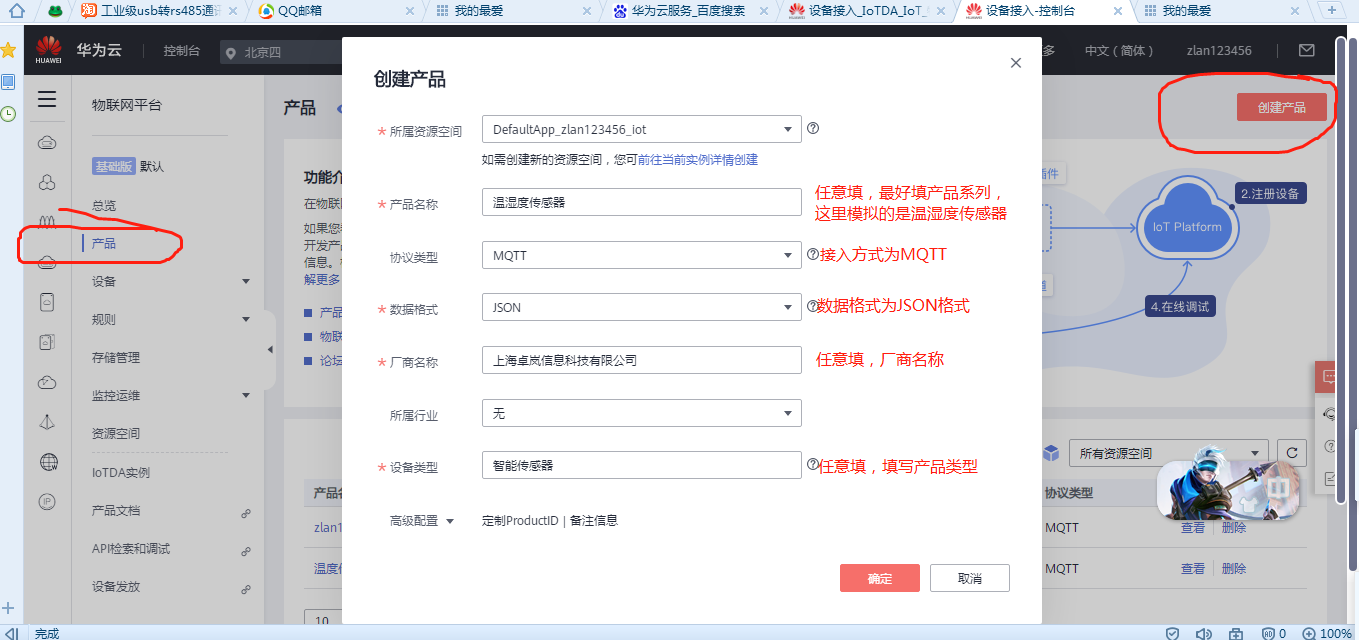

通過上一張圖我們看到還需要設置的還有產品，設備兩個選項，首先設置產品，點擊創建產品，參數設置如圖所示：

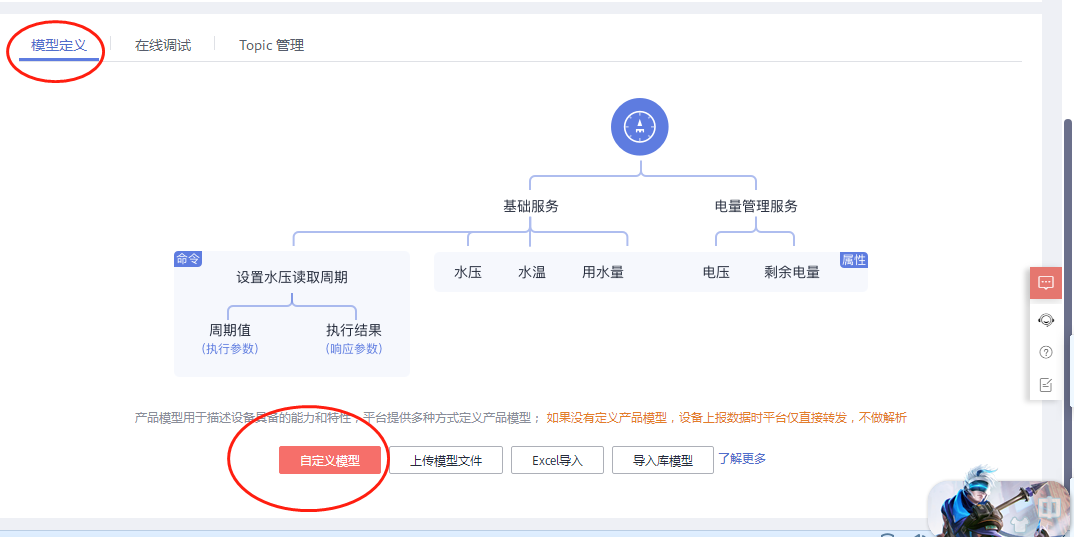

點擊確定以后，出現產品列表，點擊產品后面的查看按鈕，出現如下頁面：模型定義，在線調試，Topic管理,首先第一步需要自定義模型

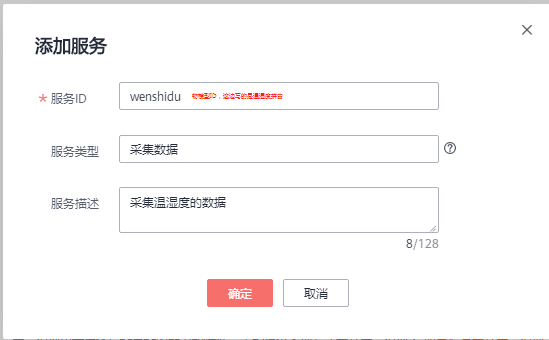

添加服務，服務id等于說物模型id，這邊我們設置的是wenshidu，是溫濕度的拼音，服務類型和服務描述任意填

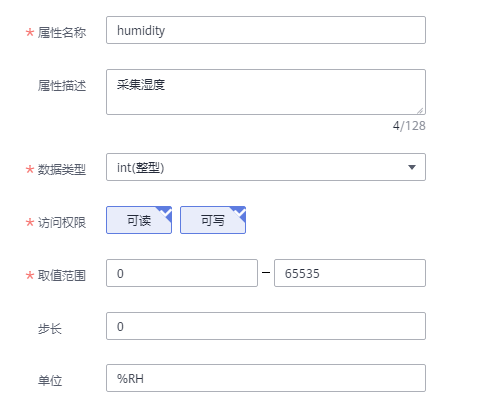

在剛剛添加的服務ID：wenshidu里面新增2個屬性，因為采集的是溫濕度，所以分別新增2個屬性，分別是溫度，濕度，2條屬性詳細設置如圖所示

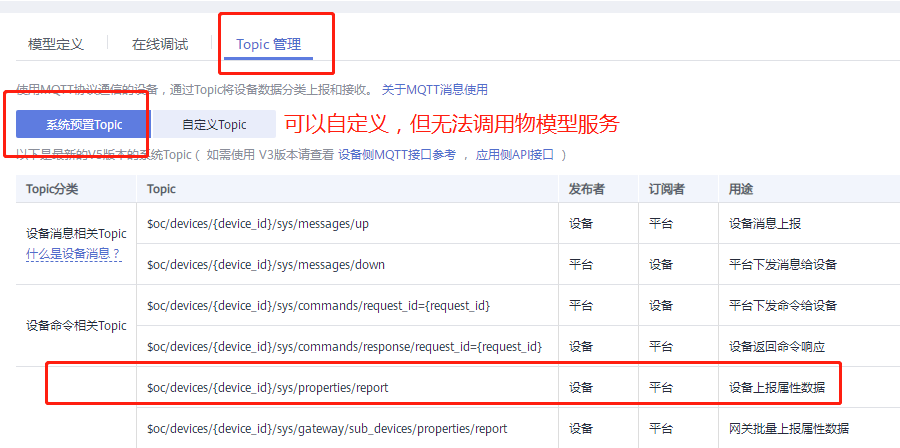

2條屬性配置完以后，物模型已基本設置完畢，下面進入Topic管理頁面
首先我們調用物模型的使用，需要用到的是設備屬性相關Topic里面的$oc/devices/{device_id}/sys/properties/report，即設備上報屬性數據，可以自定義topic，但是自定義主題無法調用物模型，不建議使用
到這步為止，產品相關的配置已完成，下面進入設備配置

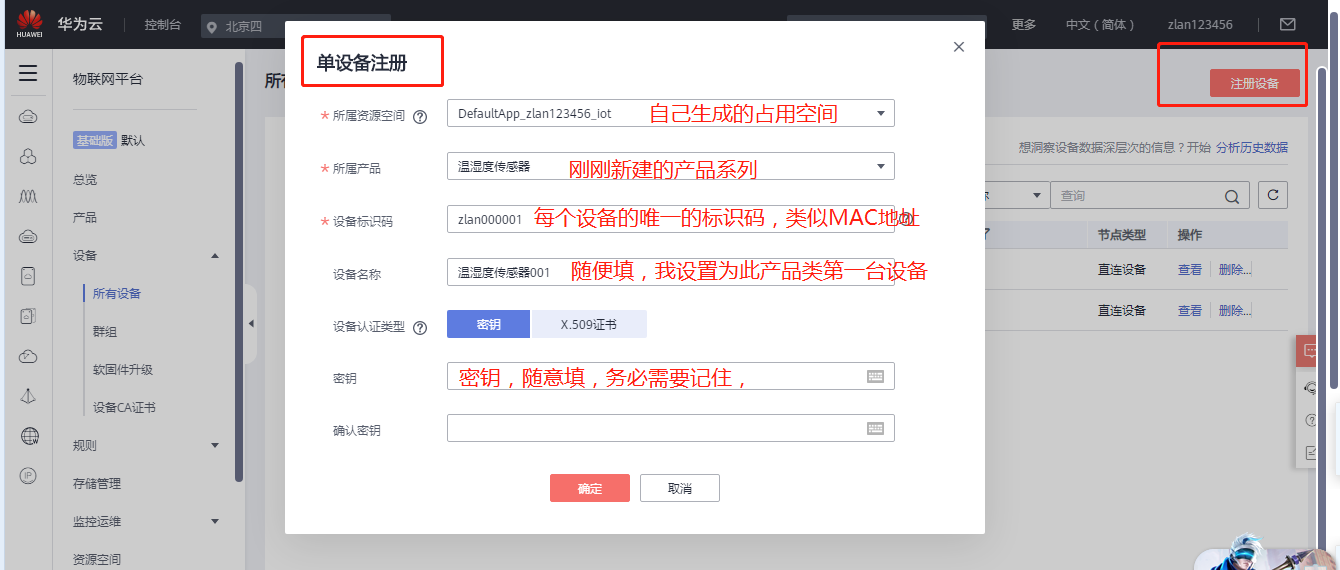

選擇單設備注冊，相關配置如下圖所示，務必記住密鑰一定要保存好！??！

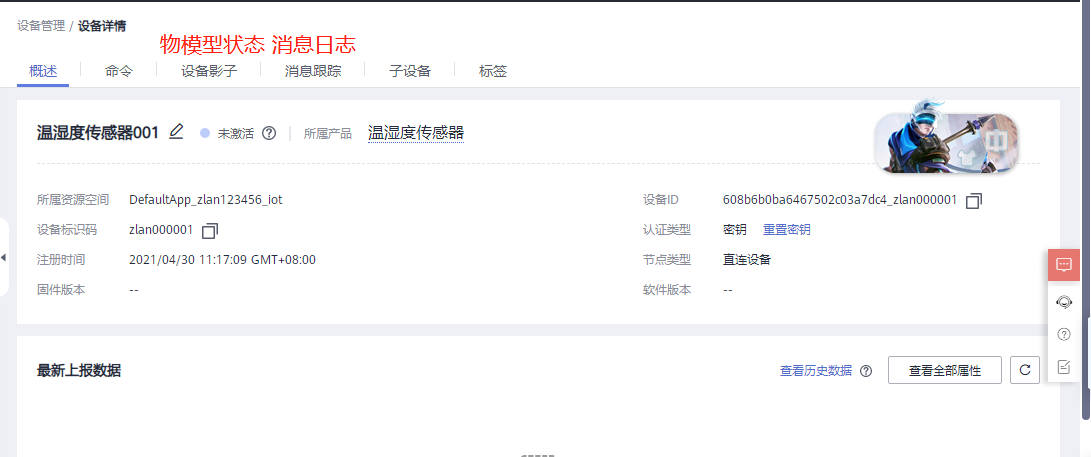

新建的設備如圖所示，設備影子類似于物模型狀態，消息跟蹤類似于消息追蹤，可以看到消息日志

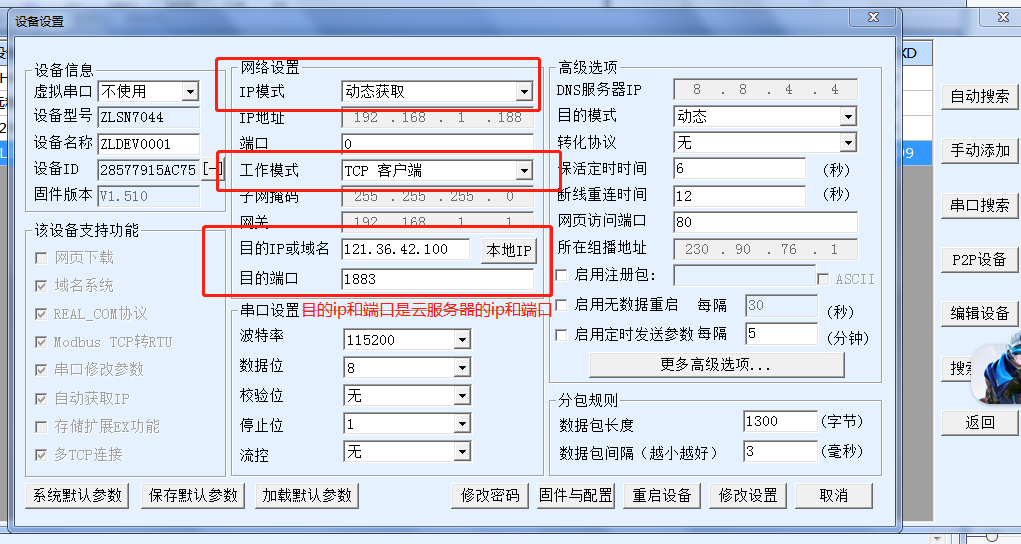

使用VIRCOM軟件點擊設備管理，自動搜索到設備以后雙擊，進入如下頁面，ip模式選擇動態獲取，工作模式選擇TCP客戶端，目的ip和端口為華為云物聯網平臺的ip和端口，具體的域名在第五頁有??！不設置也沒關系，設置mqtt參數就可以，然后點擊固件與配置

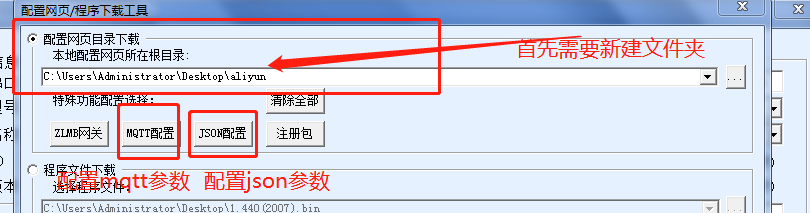

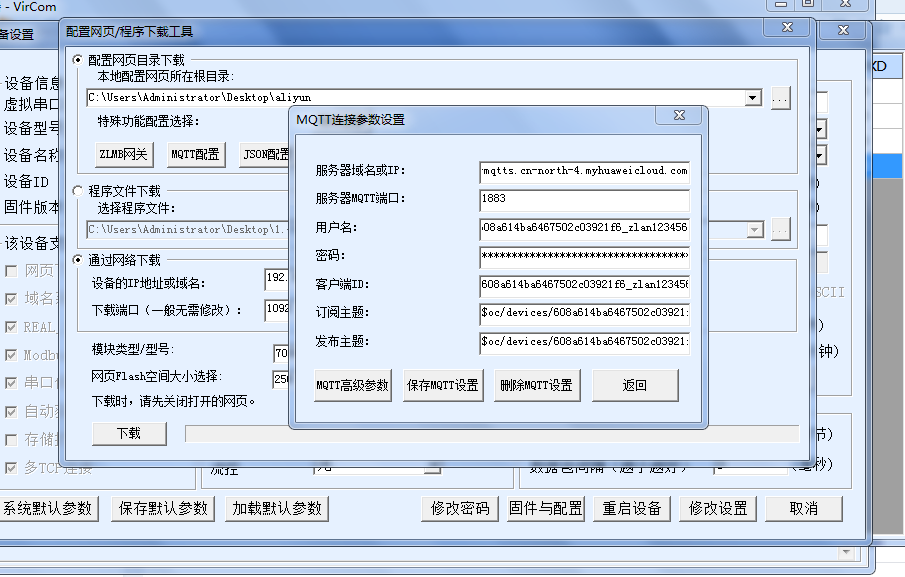

首先需要新建文件夾，新建后配置mqtt參數和json配置，
服務器域名或者IP：:xxxxxxxxx.iot-mqtts.cn-north-4.myhuaweicloud.com
具體的域名在第五頁有?。。≡O備ID和密鑰在第九頁?。?！
服務器mqtt端口：1883
用戶名：通過設備ID和密鑰計算
密碼：通過設備ID和密鑰計算
客戶端ID:通過設備ID和密鑰計算
訂閱主題：$oc/devices/{device_id}/sys/properties/set/request_id={request_id}
發布主題：$oc/devices/{device_id}/sys/properties/report
{device_id}由實際的設備ID來代替！??！

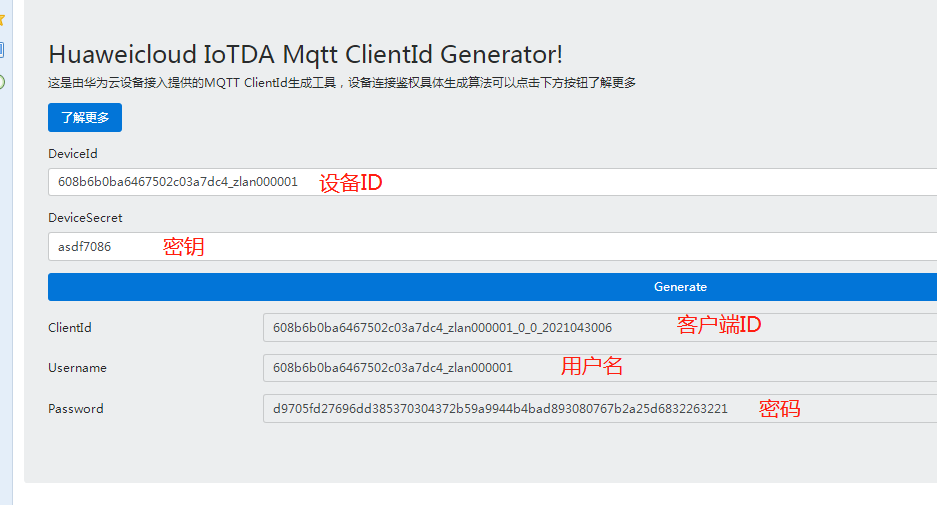

下面為計算網頁地址
https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

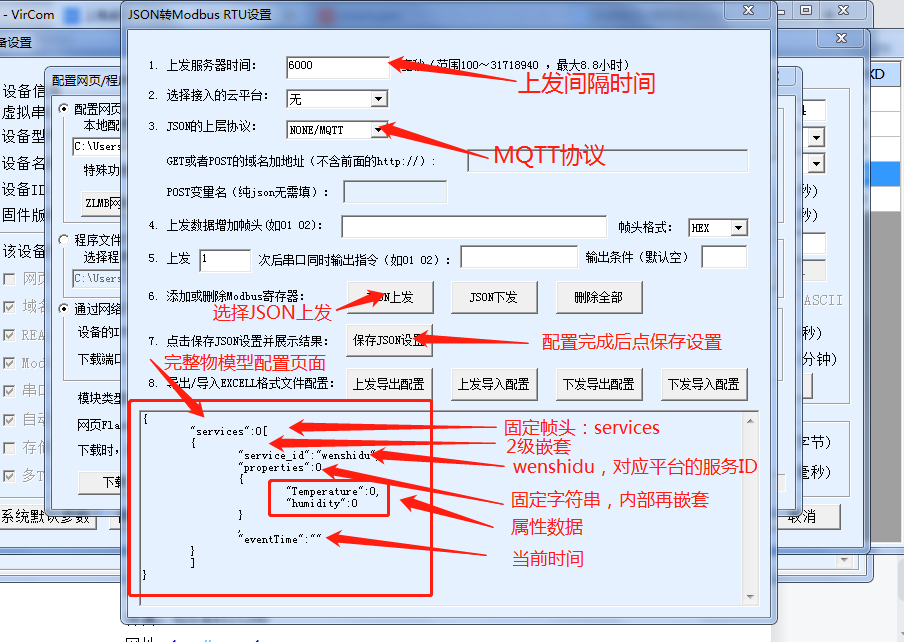

第一頁總體設置如圖所示：

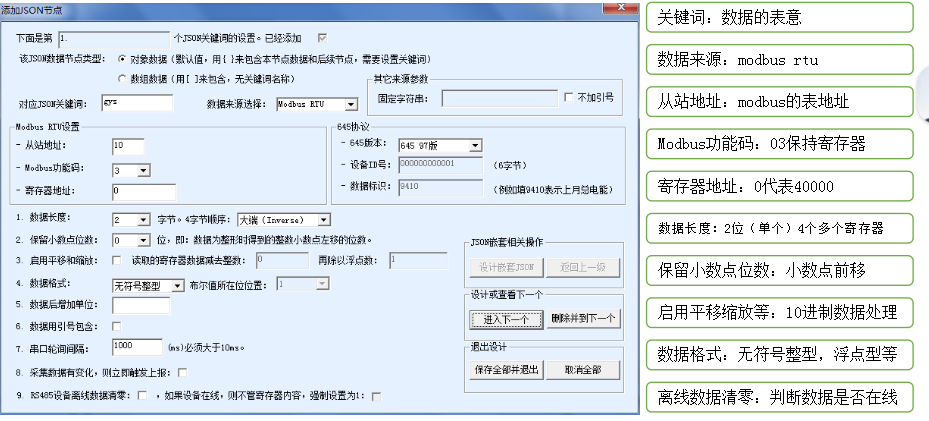

具體配置頁面JSON嵌套
固定字符串
上發josn格式示例：
{"services":[{"service_id":"wenshidu","properties":{"Temperature":23,"humidity":54},"eventTime":"2021-04-30 14:42:50"}]}

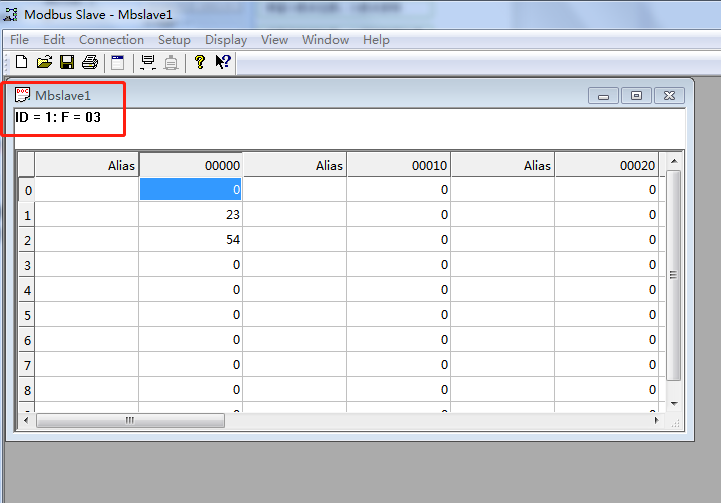

通過modbus slave模擬下位機溫濕度傳感器數據，站地址為1，寄存器是40001,40002,40001存放的溫度的數據，40002存放的是濕度的數據

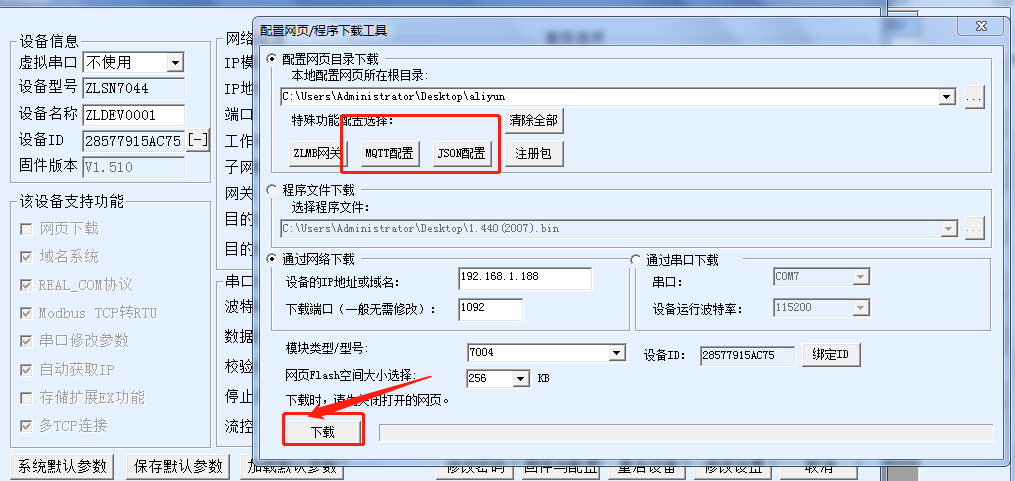

配置完成后，請點擊下載，確保文件夾已經下載，觀察指示燈狀態LINK燈藍色，ACTIVE燈閃爍

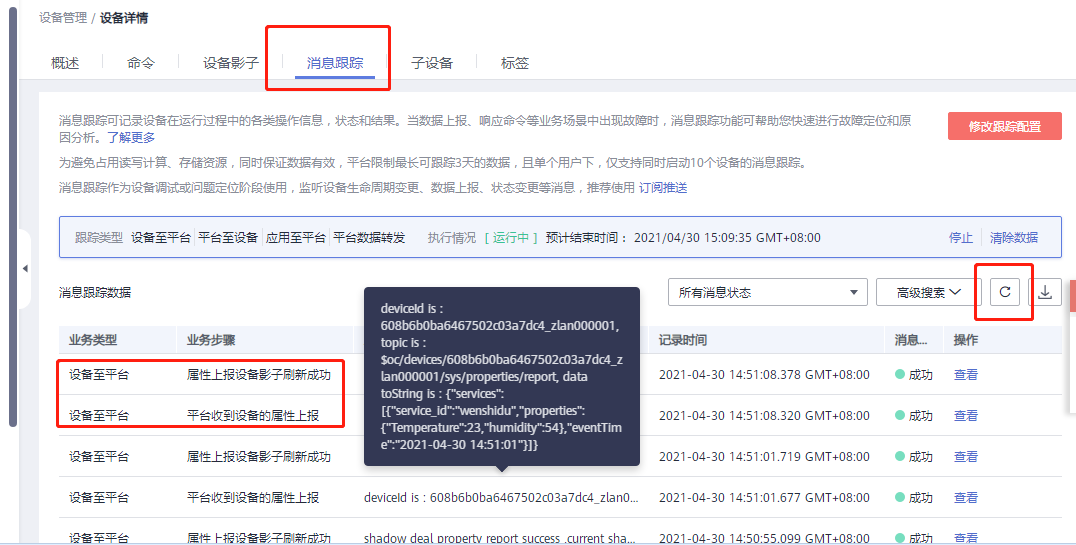

點擊消息跟蹤刷新后可以看到，平臺收到設備的屬性上報，并且影子刷新成功??！

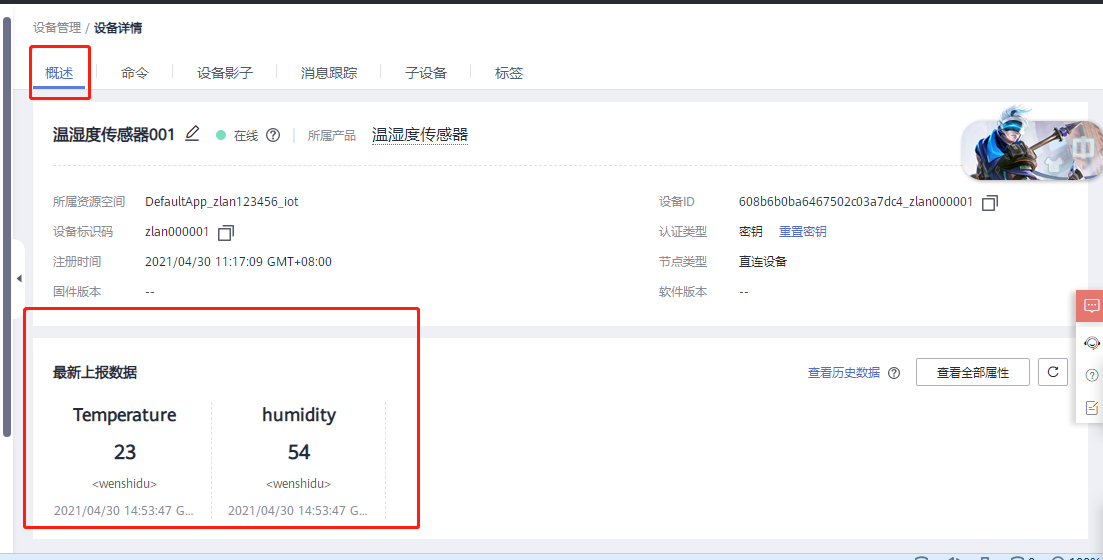

通過概述頁面可以看到新的上報數據，溫度為23度，濕度為54%，上報刷新間隔為6秒，可以通過我們的json里面的配置頁面自定義！??！

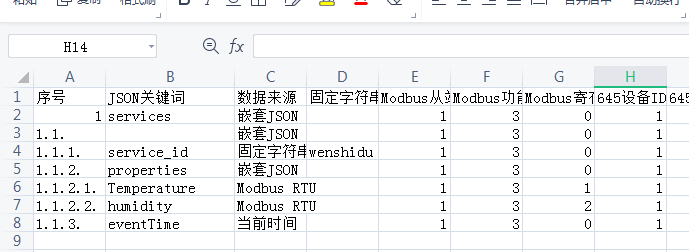

JSON格式CSV格式
業務詳情上發：
Device Id is:608b6b0ba6467502c03a7dc4_zlan000001,
topic is : $oc/devices/608b6b0ba6467502c03a7dc4_zlan000001/sys/properties/report, DatatoStringis
:{"services":[{"service_id":"wenshidu","properties":{"Temperature":23,"humidity":54},"eventTime":"2021-04-30 15:12:38"}]}
