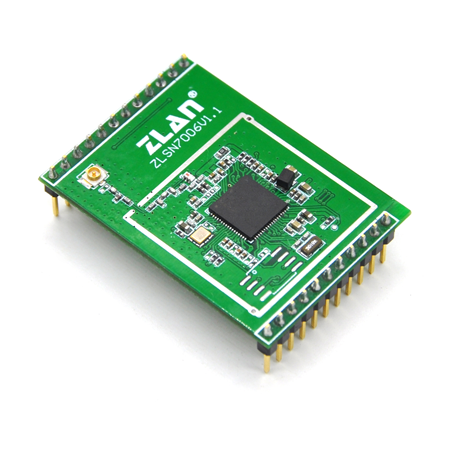

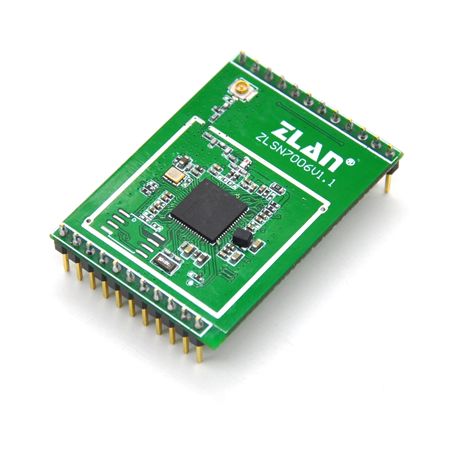

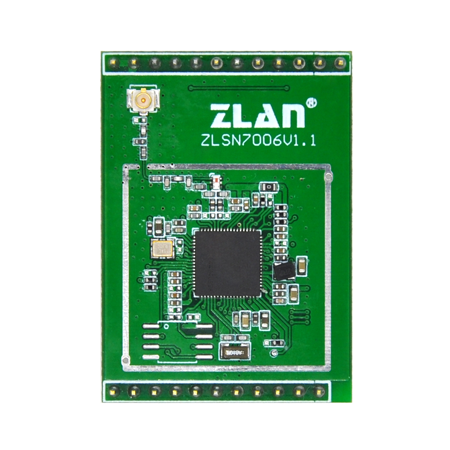

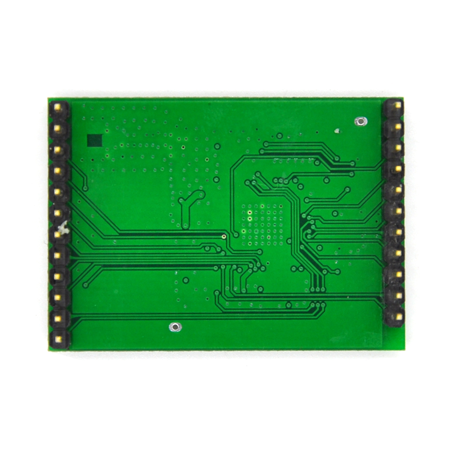

外形

• 接口
• 23針的雙針排列

• 尺寸
• 43.5mm×31.0mm

串口參數

• 電氣
• TTL×1：RXD，TXD，GND，接口電平3.3V

• 波特率
• 300~921.6Kbps（不支持600bps、選擇76800bps時為921.6Kbps）

• 校驗位
• None, Odd, Even, Mark, Space

• 數據位
• 5～9

• 流控
• RTS/CTS，DSR/DTR，XON/XOFF，NONE

無線

• 無線標準
• 802.11 b/g/n

• 頻率范圍
• 2.412GHz-2.484GHz

• 發射功率
• IEEE 802.11n: 15dBm @HT20/40 MCS7;IEEE 802.11g: 16dBm @54MHz;IEEE 802.11b: 18dBm @11MHz

• 接收靈敏度
• HT40 MCS7 : -70dBm@10% PER(MCS7);HT20 MCS7s : -73dBm@10% PER(MCS7);54M: -77dBm@10% PER;11M: -89dBm@ 8% PER

• 天線選擇
• 外置IPEX

軟件特性

• 無線工作模式
• STA/AP

• 安全機制
• WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI

• 網絡協議
• TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP

• 通信方式
• Socket、虛擬串口

• 配置方式
• Web服務器、Windows配置工具zlvircom

硬件

• 電源
• 3.3V

• 功耗
• 全速工作：95mA

• 工作溫度
• -20~70℃

• 儲存溫度
• -45~125℃
