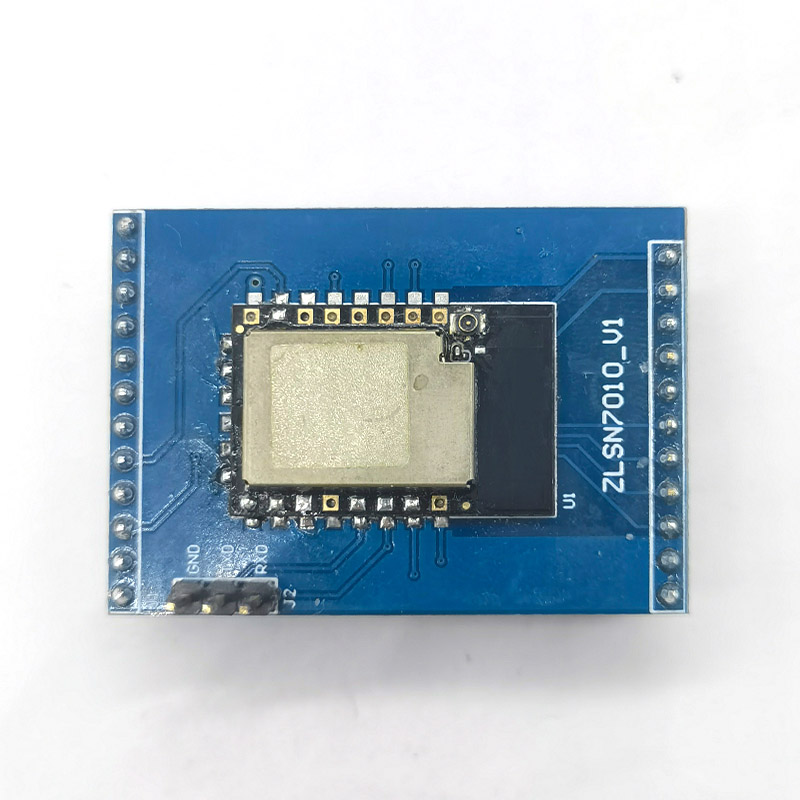

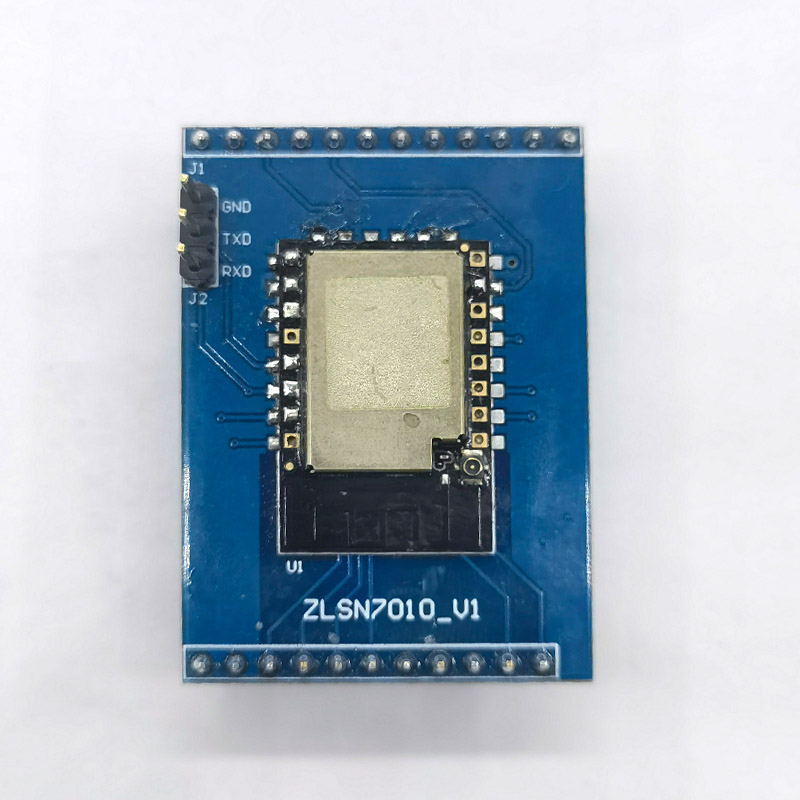

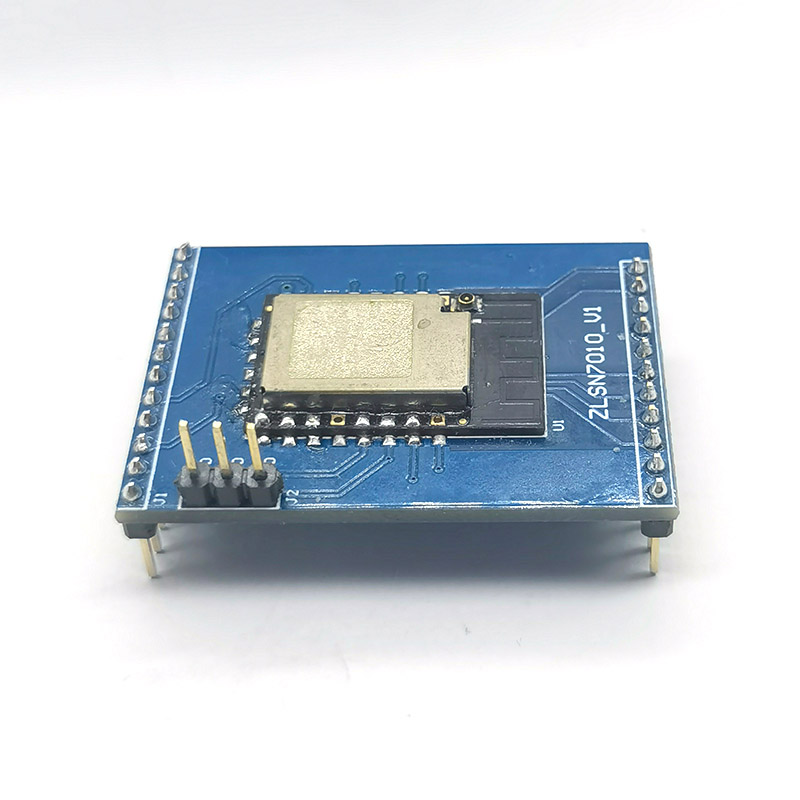

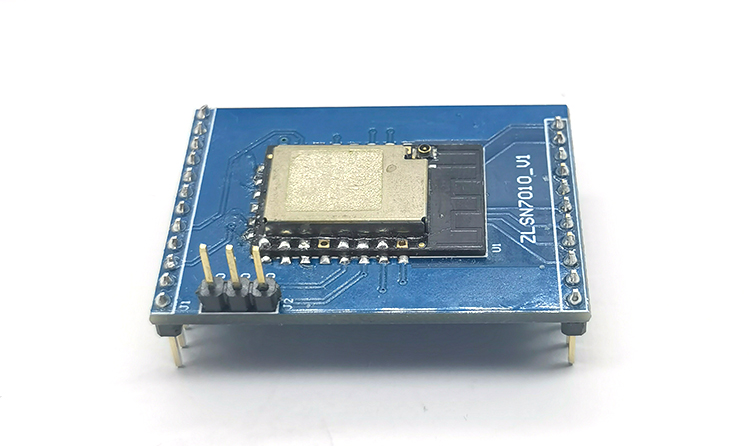

外形

• 接口
• 23針的雙針排列

• 尺寸
• 43.5mm×31.0mm

串口參數

• 電氣
• TTL×1：RXD，TXD，GND，接口電平3.3V

• 波特率
• 4800~921600bps

• 校驗位
• None, Odd, Even, Mark, Space

• 數據位
• 7～8位

• 流控
• RTS/CTS，DSR/DTR，XON/XOFF，NONE

無線

• 無線標準
• 802.11 b/g/n

• 頻率范圍
• 2.412GHz-2.484GHz

• 傳輸速率
• IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
  IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
  IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)

• 發射功率
• IEEE 802.11n: 12-14dBm@HT20 MCS7 IEEE 802.11g: 16dBm IEEE 802.11b: 18dBm


• 接收靈敏度
• HT20 MCS7 : -70dBm@10% PER(MCS7)
  OFDM 54M: -75dBm@10% PER
  CCK, 11M: -88dBm@ 8% PER

軟件特性

• 無線工作模式
• STA/AP

• 安全機制
• WEP64, WEP128, TKIP and AES, 自動（TKIP/AES）

• 工作模式
• TCP服務器、TCP客戶端（同時TCP服務端也共存）UDP、UDP動態模式

• 轉化協議
• Modbus TCP、MQTT、JSON

• Modbus網關
• 普通Modbus模式、預先配置表（ZLMB）模式

硬件

• 電源
• 3.3V，數據傳輸時小于210mA

• 工作溫度
• -40~85℃

• 儲存溫度
• -45~125℃
