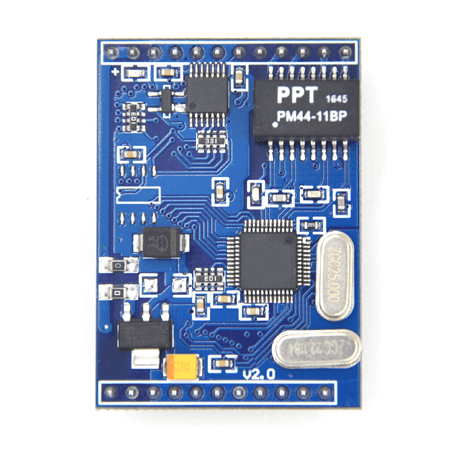

ZLSN2002是23針的雙排結構的模塊，大小只有31.75 × 44.45mm，可集成到用戶PCB電路上。ZLSN2002具有全雙工、不間斷發送的功能（115200波特率下，雙向不間斷同時傳輸大批量數據而不丟失一字節），具有穩定的性能和適中的價格。用戶只需要將其引腳和單片機串口相連接，則串口發送的數據立即發送到網絡上，網絡接收的數據也立即會通過串口發送給單片機。

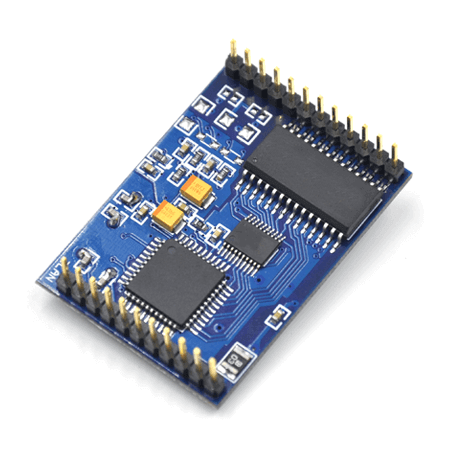

ZLSN2002有2排單排針，分別為11針和12針，通過排針接插到用戶電路板。其中就包含了和單片機接口的2根TTL型的串口線。其中提供了4根以太網網線接口，可連接網線。再給ZLSN2002提供5V的電源和GND即可實現串口和網口的雙向轉發。K---》ZLSN2002H支持921.6K最高波特率。

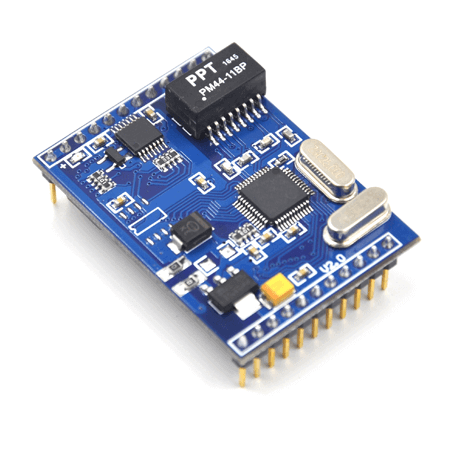

ZLSN2002嵌入式聯網模塊內部已經嵌入了網絡變壓器，這樣用戶只需要將網絡引腳和RJ45網口相連接，串口引腳和用戶MCU串口連接即可。

和ZLSN2001相比，ZLSN2002具有速度更快，ZLSN2002-3.3V支持3.3V的特點。另外功耗電流上ZLSN2002高一些，ZLSN2002為100mA，而ZLSN2001則為30mA左右。ZLSN2002的管腳兼容ZLSN2001。

在默認情況下ZLSN2002提供以太網透明傳輸功能。即串口數據透明轉化為TCP協議的應用層數據，反之亦然。ZLSN2002提供TCP服務器、TCP客戶端、UDP、UDP組播4種工作模式，可依據用戶的上位機軟件/設備來確定。

在性能上，ZLSN2002能夠適應工業級的溫度范圍，適應各種復雜電壓環境。在網絡上能夠適應在高負荷的網絡環境下正常、快速運行。保證TCP傳輸數據的零丟包。

在功能上，ZLSN2002功能全面，作為服務器時支持10個同時TCP連接，支持無數據重啟等特色功能。

ZLSN2002廣泛地應用于安防監控、智能電網、工廠自動化、能源環境檢測、智能化交通等領域。讓您的系統從串口立即升級為網口，讓你的設備立即增加網絡功能。
