使用背景：

目前機房中大部分類型的工業型交換機，其管理接口很多是console口（RS232串口類型），都需要實現網絡化登錄，便于遠程控制/管理機房中的交換機。卓嵐澳門永利yl6776可以完美的協助通訊及聯網管理，如果機房交換機比較多，就需要用到多口澳門永利yl6776，上海卓嵐推出了各類型多澳門永利yl6776，有2路.4路.8路以及16路機架式232澳門永利yl6776（ZLAN5243A，ZLAN5443H，ZLAN5843A，ZLAN5G00A）并且設備開發了telnet協議，適配于這類通訊。詳細型號可以咨詢卓嵐。

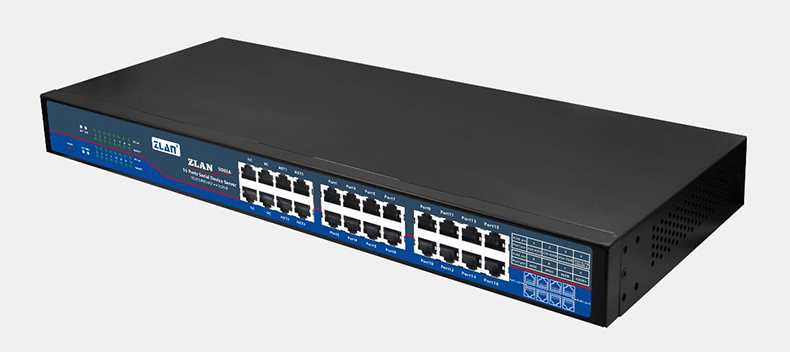

圖1 機架式16口澳門永利yl6776ZLAN5G00A

通訊設置：

設置需要使用設置軟件版本ZLVircomV6.33 及以上版本，設置設備的ip，端口以及串口設置，選擇設備的轉化協議為：“TELNET協議”串口參數和對應console口參數一致即可。 然后點擊修改設置。

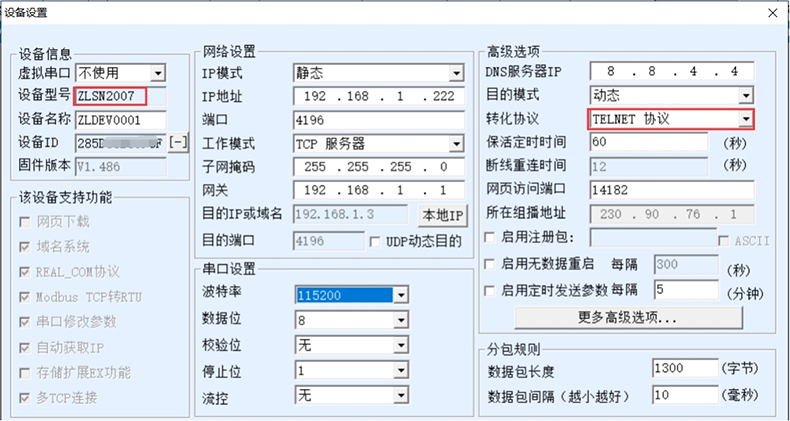

圖2 軟件設置

圖3 通訊鏈接

通訊鏈接設備的ip和端口即可，通訊管理即簡單又方便。

線序問題

其中ZLAN5G00A為機架式16口澳門永利yl6776，網口線序如下圖：

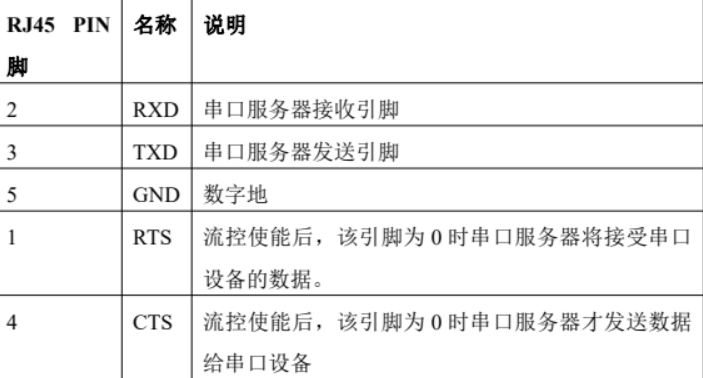

圖4 RJ45串口線序

對于不同的串口具有不同的 RJ45 接口線序的問題，卓嵐可以提供對應的線序的網口轉網口線（需收費）實現設備 RJ45 和串口 RJ45 的無縫連接。其余支持的型號面板式澳門永利yl6776都為232標準9針串口接口標準，可以對應接線。

通訊優勢

卓嵐澳門永利yl6776可以完美的解決軟件的雙字符顯示問題以及可以實現某些CRT配置聯想功能。

圖 5 聯想功能

將澳門永利yl6776端口改為 23

（如下圖所示），我們設備處于23端口時，將會自動進入“每次一個字符”模式。

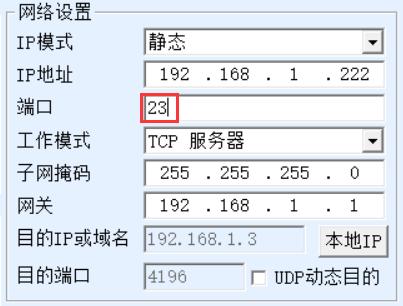

圖 6 端口改為 23

更多注意事項可咨詢技術查看《Telnet方式監控串口注意事項》文檔。
