卓嵐物聯小程序通過4G澳門永利yl6776采集供熱站流量計數據

發布時間：2021-09-07 作者：上海卓嵐 瀏覽量：5732

遠程監控供熱站流量計數據，可以隨時隨地查看流量計瞬時流量、累積流量，平均流量，運行時間等相關參數，可以遠程修改流量計相關參數。

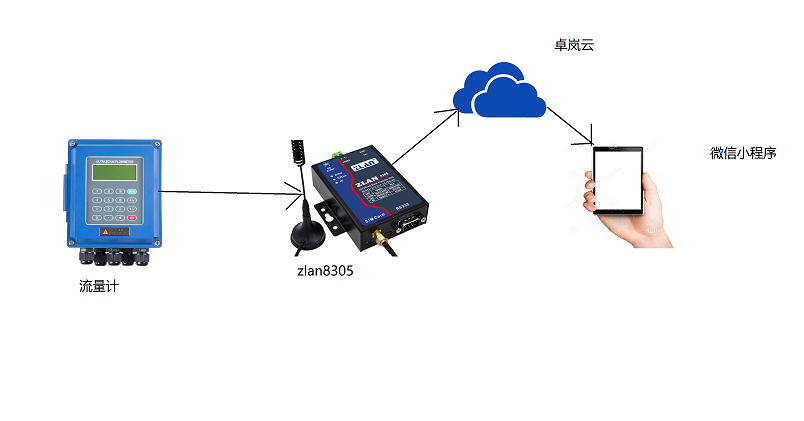

圖一 4G澳門永利yl6776與流量計鏈接示意圖

ZLAN8305作為4G澳門永利yl6776，支持將串口485/232數據，通過4G功能上傳到云端，可以支持鏈接公網服務器，微信小程序等。卓嵐目前已經具有完善的方案。

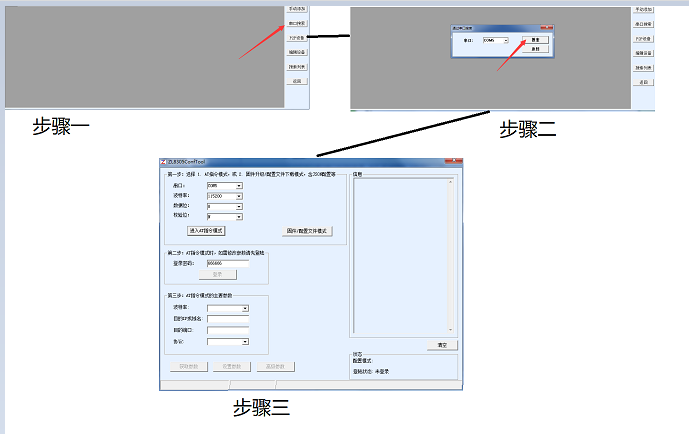

下載ZLVirCom5.50.exe以上版本，將USB轉RS232線連接到的串口，給4G澳門永利yl6776（ZLAN8305）上電，打開ZLZLVirCom5.50.exe，點擊設備管理，串口搜索（下面簡稱配置工具），如圖 2。

圖二 4G澳門永利yl6776操作步驟

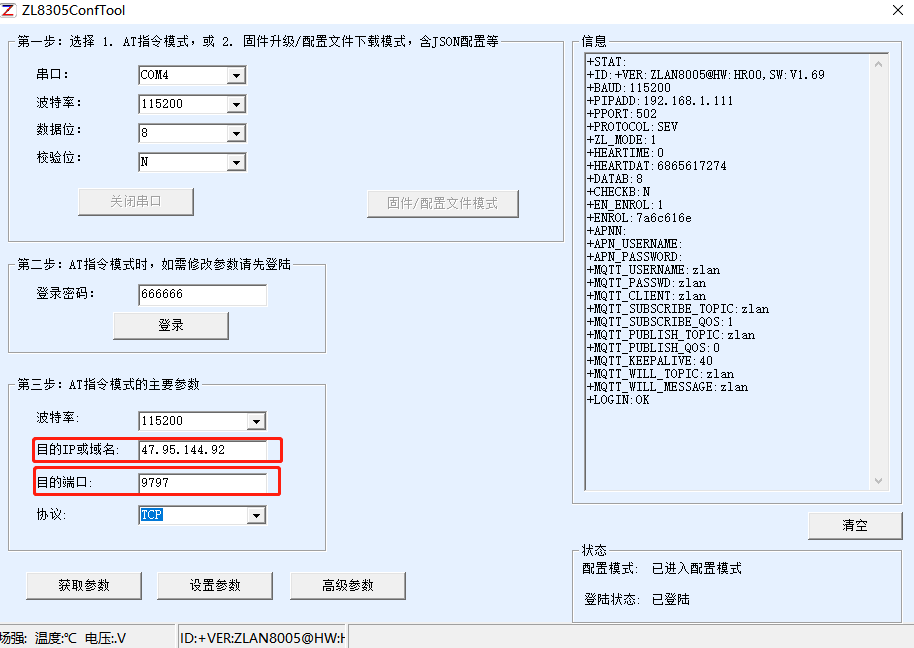

進入AT指令配置：將卓嵐云服務器IP地址和端口寫入模塊。設置好，點擊設置參數點擊返回即生效。

圖三 4G澳門永利yl6776設置

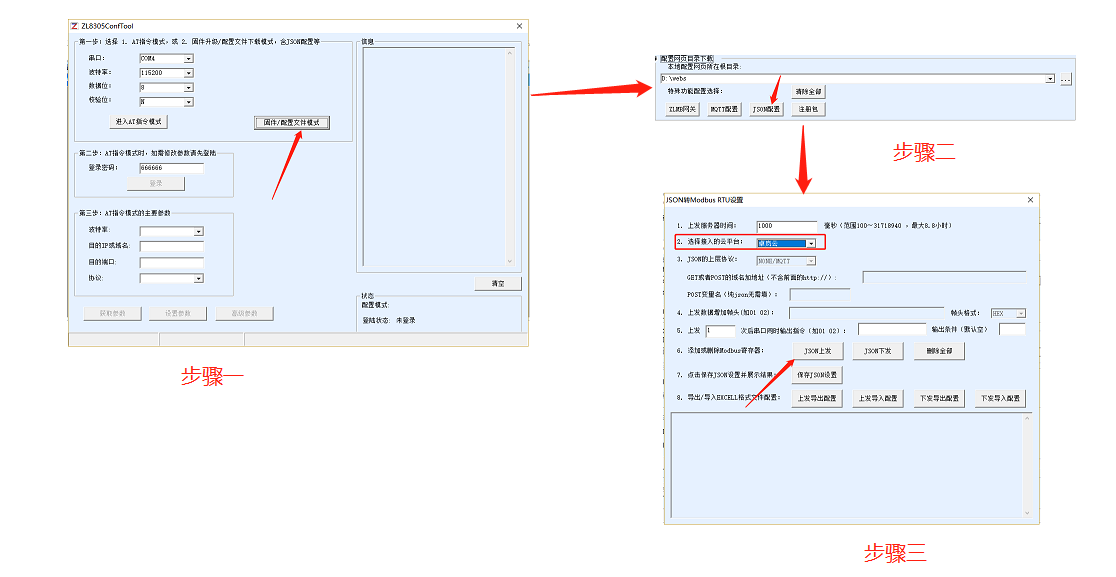

隨即進入固件/配置文件模式，點擊json配置。

圖四 4G澳門永利yl6776進入json配置

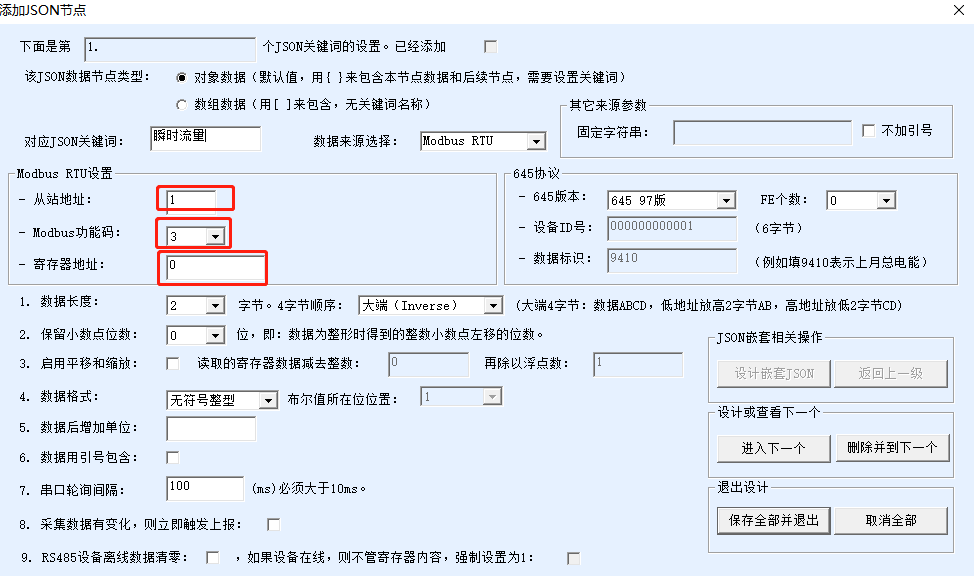

進入4G澳門永利yl6776json配置界面配置流量計的數據。

圖五 4G澳門永利yl6776添加JSON節點

設計好流量計配置，點擊保存，下載即生效。

打開微信，搜索微信小程序“卓嵐物聯”，打開“卓嵐物聯”小程序，將json中相關點位設置，添加到微信小程序中，詳細如何配置可以參考卓嵐物聯微信小程序使用方法或者咨詢卓嵐技術工程師。

通過4G澳門永利yl6776ZLAN8305采集到流量計數據可以通過上發記錄可以數據內容。

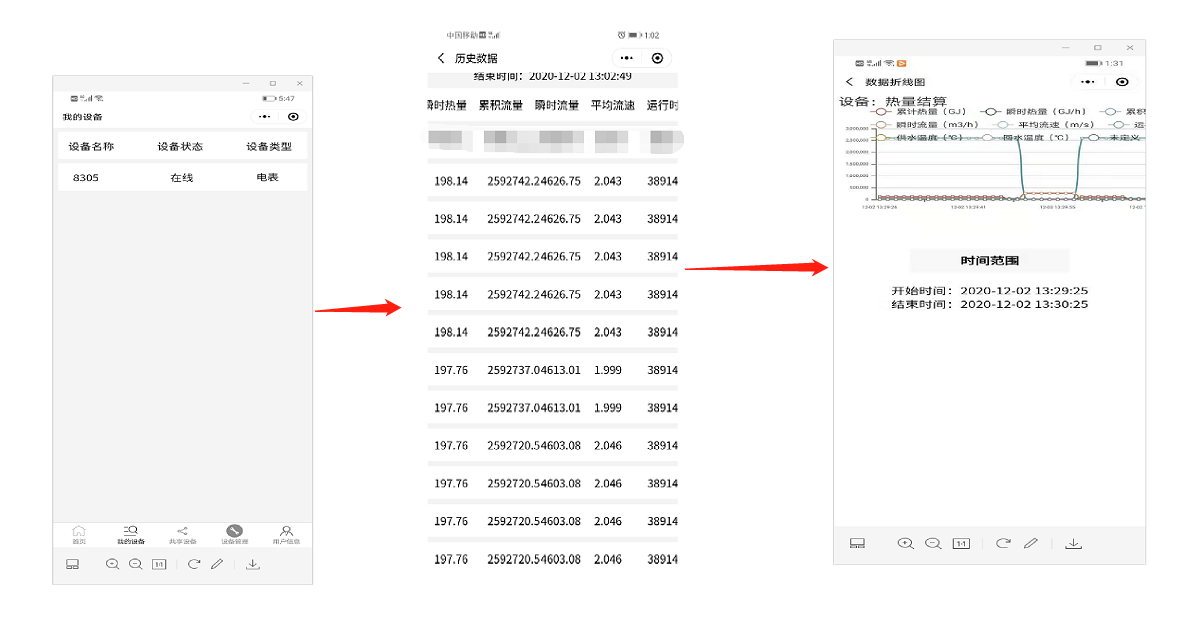

圖六 微信小程序端查詢數據內容
