科陸電表通過卓嵐無線串口模塊上傳智能云平臺

發布時間：2021-09-13 作者：上海卓嵐 瀏覽量：4743

隨著目前無線通訊領域的快速發展，遠程實時監控電表數據已經成為發展的趨勢，無線遠程監控在應用領域運用這一塊，更是尤為重要。卓嵐無線串口模塊ZLAN7144實現云端遠程對各項電量數據，累積總功率，測量參數和統計符合曲線參數等實時進行監測。系統可以根據采集到科陸電表數據，可以用來核算電費，以及及時發現計量異常，及時處理。更進一步提供工作效率和節約成本。

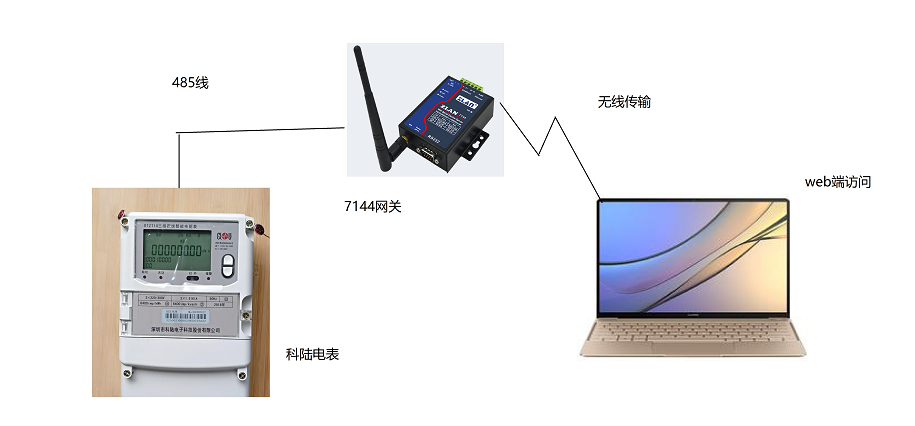

圖一 web端遠程監控科陸電表示意圖

1.首先將科陸電表通過485串口連接到無線串口模塊ZLAN7144的485接口，將無線串口模塊產品的串口參數和科陸電表設置保持一致。

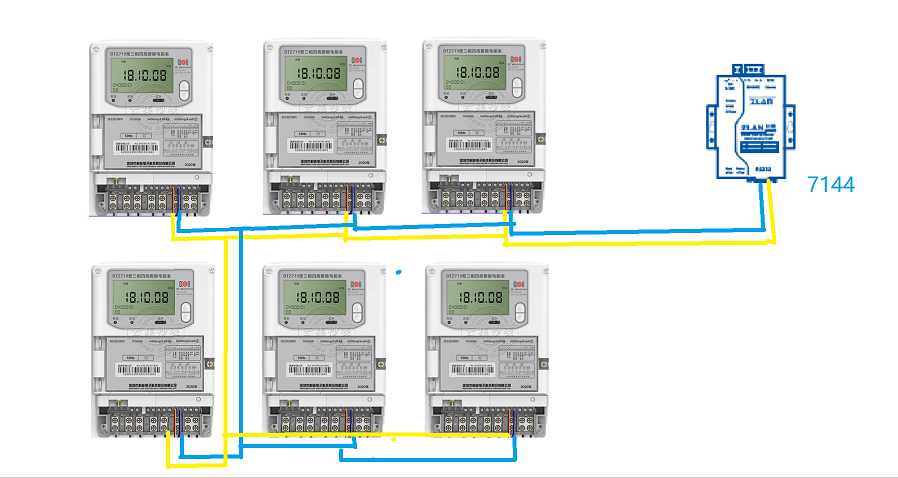

圖二 科陸電表手拉手與無線串口模塊連接示意圖

2.科陸電表是645協議，利用卓嵐無線串口模塊ZLAN7144可以將科陸電表645協議轉成json格式，通過http post上傳到客戶web服務器端。

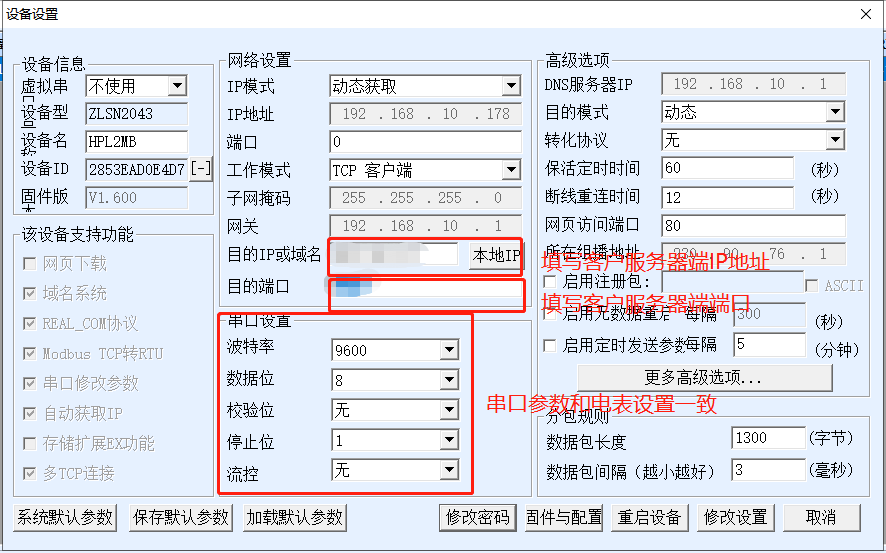

圖三 無線串口模塊參數配置

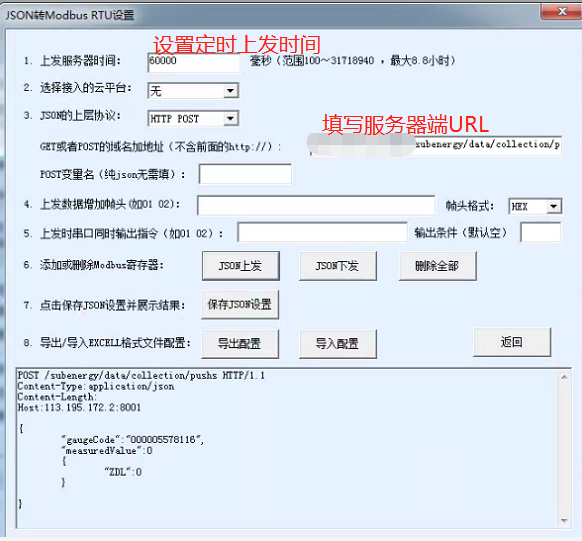

圖四 無線串口模塊json配置

1. 采集到數據上報web服務器中，可以在日志記錄中查看到上報的相關參數。

根據自己的設備情況，新建變量，這里以485的4-20ma溫度變送器為例。

圖五 Web服務器日志記錄

2. 客戶是自建web服務器端，通過云端組態，可以直觀清晰的查看到科陸電表相關的數據。

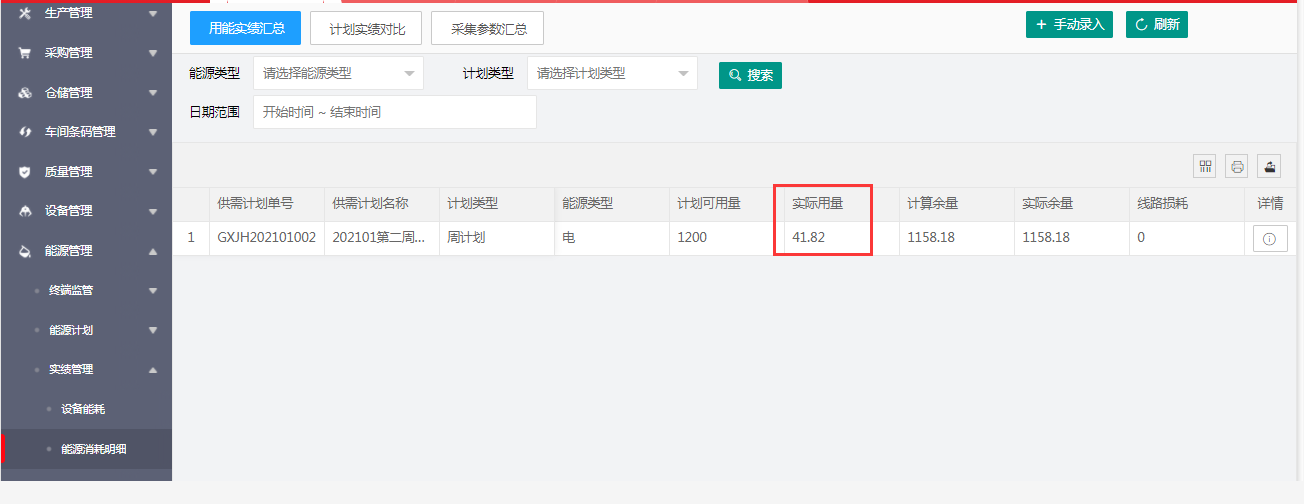

圖六 云端顯示數據示意圖
