RS485的多主機解決方案

發布時間：2013-05-22 作者：上海卓嵐 瀏覽量：3374

RS485由于是單雙工方式的總線，為了防止總線上的競爭一般只能有一臺主機，并且采用一次主機詢問，一次從機應答的方式。但是有的時候，我們我們確實需要多臺主機去監控多個RS485設備，比如需要兩臺電腦都可以監控相同的幾個RS485設備，而且最好共用RS485總線。

這個問題雖然在實際中經常碰到，但是沒有很好的解決。其難點在于，2臺主機是完全獨立的，那么它們沒有協調機制，如果2臺主機同時詢問從設備，那么必然引起RS485總線上的數據沖突。

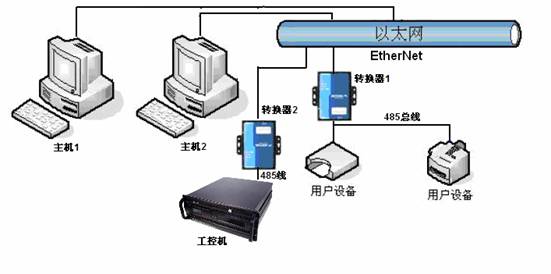

由于RS485總線本身的問題，用RS845無法解決以上沖突問題。使用ZLAN5142轉換器（如上圖轉換器1所示）可以先將RS485信號轉換為網絡（TCP/IP）信號。由于網絡信號本身能夠處理并發性，所以可以很好的解決RS485總線的沖突問題。

雖然從設備這端仍然是RS485，但是沒有關系，因為ZLAN5142能夠?qū)⒔邮盏亩鄠€主機的數據進行排隊，數據會暫時緩存在ZLAN5142內部，而不會從串口同時輸出到RS485上。ZLAN5142支持同時10個TCP連接訪問。

卓嵐ZLAN5142的數據緩存功能是解決以上RS485多主機問題的關鍵因素，但是這還不能夠完全解決問題，這是因為多主機還涉及到更為復雜的針對特定協議等待時間的定制化的排隊機制。這也是就說普通的串口轉以太網轉換器是無法實現多主機RS485功能，就是卓嵐普通的ZLAN5102也是不具備這個功能，RS485多主機必須選擇具有特定的RS485多主機定制化程序的ZLAN5142型號.

如果主機是計算機，那么實現方法上基本上有3種方式：（1）用戶將原來的打開COM口的串口通信方式改為TCP/IP的網絡通信方式，采用基于socket的網絡編程來實現。（2）將原來的基于RS485的Modbus RTU協議改為使用Modbus TCP協議，這是因為ZLAN5142具有Modbub TCP轉RTU功能。使用該方法時，請在轉化協議部分選擇“Modbus TCP轉RTU”。（3）最快捷的方式是在多臺主機上使用虛擬串口，這樣用戶的原來的串口軟件無需修改即可使用

如果主機是RS485設備，那么首先將多個主站RS485串口使用ZLAN5102轉化為網絡，然后再連接到ZLAN5142上，關于多個ZLAN5102和ZLAN5142的對聯的方法，可以參考這里。如果多個串口比較近也可以使用多澳門永利yl6776ZLAN5400來代替多個ZLAN5102。
