TCP/IP模塊中的多IP通信

發布時間：2012-07-23 作者：上海卓嵐 瀏覽量：5350

在使用ZLSN2000這個TCP/IP模塊的時候，經常有用戶會提出如果有多個IP，也就是有多臺計算機/網絡設備想和ZLSN2000進行TCP/IP通信，那么該如何處理。本文就介紹這種多IP通信的各種方法。

在某種應用方式下，單個卓嵐TCP/IP模塊需要和多個計算機/網絡設備通信，即多IP通信。對于此類需求，這里提供幾類方案：UDP廣播方式、UDP組播方式、UDP動態目的模式、TCP服務器模式、TCP客戶端多目的IP、UDP多目的IP、串口修改方式。

其中UDP動態目的模式、串口修改方式只適用于分時的多IP通信，其它模式都支持同時和多個目的IP通信。其中UDP廣播方式、UDP組播方式采用的廣播、組播方式，在目的IP較多時發送的速度比其它方式快。TCP服務器模式的多IP通信是應用最為廣泛的一種方式。如果沒有工作模式要求可以選擇此種方式。TCP客戶端多目的IP、UDP多目的IP需要使用ZLSN2000MDIP模塊，這是一類定制的模塊，和ZLSN2000不同。

在局域網方式下，在同一個物理子網內，UDP廣播是提供多機通信較為簡單的方法。 使用該方式時，只需要將ZLSN2000 TC P/IP模塊設置為UDP工作模式，目標IP為255.255.255.255，端口為目的計算機的端口。UDP廣播方式的優點是其發送數據的速度快、涵蓋目的IP范圍廣。這是因?yàn)閆LSN2000模塊只需要發送一個數據包，而不是每個IP發送一個數據，即可讓所有的IP收到數據。

UDP廣播方式的缺點：（1）保密性差，該方式會將數據發到不需要數據的IP上去。（2）增加網絡負擔，局域網內的廣播數量的增加將會影響網絡的整體數據通量，增加網絡負荷。

ZLSN2000TCP/IP模塊支持UDP組播。UDP組播具有UDP廣播的優點，同時UDP組播方式部分地解決了UDP廣播的問題。只有加入IP組的計算機能夠接收到數據，組播數據不會明顯增加網絡的負荷。另外組播數據也可以跨路由器延伸到外網。但是仍然無法阻止隨意加入IP組，從而保密性也難以得到保證。

UDP動態目的模式，是配置ZLSN2000能夠和多個IP進行通信。但是這種配置方式是分時多IP通信的。

ZLSN2000模塊的新版本（也稱之為ZLSN2090）支持在TCP服務器模式下同時和100個IP通信，100臺計算機可以同時連接到一個ZLSN模塊上。如果用戶的計算機/設備可以作為T(mén)CP客戶端來連接ZLSN，那么這種模式是推薦的應用模式。

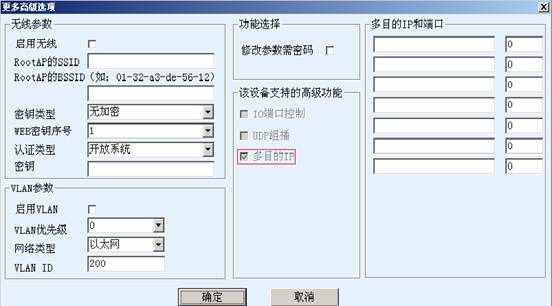

卓嵐聯網模塊ZLSN2000-MDIP核心模塊及其衍生產品支持多個目標IP的方式，即當模塊工作在TCP 客戶端模式時，可以向多個目的IP和端口發起連接。連接完成后可以和多個目的IP的服務器同時通信。多目標IP的填寫如圖所示。

類似于TCP客戶端多目的IP，ZLSN2000MDIP也支持在UDP模式下，將數據發給多個IP。設置的方法和TCP客戶端多目的IP基本一樣，只不過現在工作模式采用UDP方式。

卓嵐ZLSN2000TCP/IP模塊提供了靈活的串口修改工作模式的功能，這就使得用戶如果用一個MCU控制器（或者計算機串口軟件）連接ZLSN2000串口，則可以靈活地控制ZLSN2000處于TCP服務器、TCP客戶端、UDP模式中的任何一種，且數據發往的目的IP和端口都可以隨時設定。如果使用串口命令來修改目的IP和端口，那么靈活性非常好，且目的IP的個數沒有限制。但是這種模式也是分時地進行多IP通信的。
