嵌入式網卡及其IP沖突問題

發布時間：2012-09-14 作者：上海卓嵐

嵌入式網卡是為嵌入式系統的聯網設計的網卡，其功能類似于計算機的網卡，但是也有不少區別。嵌入式網卡的樣子如圖1所示，其大小只有4×2厘米。

和普通的網卡相比，嵌入式網卡根據嵌入式系統的特點而設計，主要有如下區別：
1.嵌入式網卡和主機的接口不同。普通網卡以PCI方式和計算機的主板連接，由于嵌入式系統的MCU（例如ARM、MIPS、51單片機）等并不是以PCI為主要的外部設備接口，且PCI的接口較大。所以嵌入式網卡采用以串口（即UART、TTL電平串口）為接口形式，MCU通過串口收發即可通過網卡發送和接收數據。
2.嵌入式網卡內集成TCP/IP協議棧。普通的計算機網卡只提供MAC和PHY功能，計算機通過網卡驅動來并結合計算機操作系統上的TCP/IP協議棧來實現網絡通信。由于嵌入式系統本身的處理能力有限、且很多嵌入式MCU程序本身不含有TCP/IP協議功能，如果將TCP/IP協議棧也集成到網卡內部則無論是對嵌入式系統的開發還是MCU的負荷都很有好處。

上海卓嵐的ZLSN2000嵌入式網卡很好滿足了以上特點，可用于嵌入式系統接入以太網。

計算機的網卡會產生IP沖突這個是很常見的，比如兩臺計算機設置為一個IP地址，就會引起無法上網的現象。在嵌入式網卡情況下，如果兩個嵌入式網卡設置為同樣的IP那么也會產生無法工作的現象。注意IP沖突只是在一個局域網內部出現的，如果是由路由器分割開了，是可以設置為同樣IP的。

但是嵌入式網卡的IP沖突經常出現一種“先后式”IP沖突，而這種“先后式”IP沖突在計算機網卡使用中并不常見。所謂“先后式”IP沖突是這樣的情況：現在有兩臺嵌入式設備，每臺嵌入式設備都裝有嵌入式網卡ZLSN2000，且每個ZLSN2000的IP地址相同，分別叫這兩臺設備為A設備和B設備，用戶先將A設備上電接入網口進行測試，測試完畢后，將B上電接入網絡測試，發現B設備測試無法通過。此時“先后式”IP沖突已經產生。

“先后式”IP沖突的原因是：每個以太網設備，包括計算機在內，都會在本地緩存中保存對方IP地址對應的物理地址。當用戶計算機/設備和A設備通信后記錄了該IP的物理地址，當和A設備同樣IP的B設備進入網絡時，用戶計算機/設備仍然用緩存中記憶的老的物理地址和B設備通信，引起無法通信。

方法1：等待2分鐘。物理地址的緩存在windows XP操作系統的計算機中的保存時間為2分鐘。也就是說在出現“先后式”IP沖突后，只要簡單等待2分鐘即可實現和B設備的通信。但是此種被動等待的方法，顯然效率太低。

方法2：ZLPing工具方法。特別是在對嵌入式網卡進行測試的情況下，需要連續地、高效地測試網絡設備。為此上海卓嵐開發了ZLPing程序，只要在每次新模塊連接到網絡后點擊Ping按鈕即可清空物理地址緩存。

點擊ZLPing下載這個工具。使用方法介紹如下：

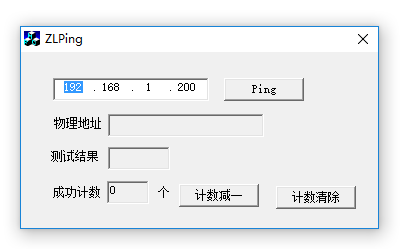

在ZLPing界面的IP地址部分，填入嵌入式網卡的IP地址，然后點擊Ping按鈕，默認是192.168.1.200的IP。點擊Ping按鈕有3個作用，（1）獲取嵌入式網卡的物理地址。（2）對嵌入式網卡進行icmp echo（也就是俗稱的ping） 測試，如果測試通過則在“成功計數”中增一（3）清空本地物理地址緩存。

ZLPing的第（3）個功能正好用于清除上一個嵌入式網卡的物理地址記憶。用戶在測試嵌入式網卡時，在每接上一個新的嵌入式網卡時，點擊一下Ping按鈕。即可和新的嵌入式網卡通信了。ZLPing方便了用戶對嵌入式網卡/設備的批量測試。但是這個工具只適合于上海卓嵐的嵌入式網卡。

除了ZLPing以外還可以用windows自帶的命令arp -d來清空物理地址緩存。從這里下載pingbat.bat后雙擊即可運行一次清空物理地址緩存的操作。 正確的界面如圖2所示。

在win7及以上操作系統下，注意需要用管理員方式登錄windows，然后運行以上的ZLPing和Pingbat，否則會沒有效果，非管理員的執行效果如下：

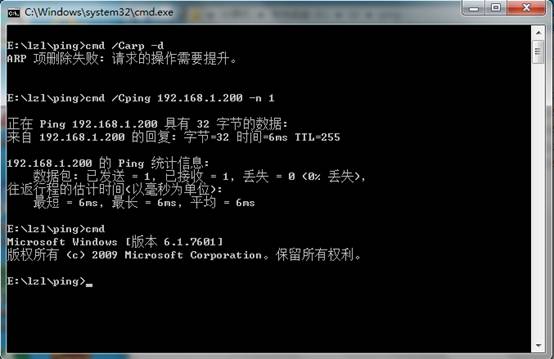

此時請使用管理員方式登錄再次使用pingbat或者zlping。如果以管理員身份還是出現圖3問題，請用“管理員方式運行”執行程序。即在程序上點擊右鍵，選擇“以管理員身份運行”。

另外也可以直接修改程序?qū)傩?，每次都按照管理員身份運行，勾選屬性中的“以管理員身份運行此程序”。

方法3：對于固件版本為1.546及其以上版本的卓嵐模塊，可以使用卓嵐SocketTest這個工具進行TCP連接測試。這個工具內部隱含有清除ARP緩存的功能。

方法4：請選擇ZLSN2002或者ZLSN2003為核心的卓嵐模塊。它們比ZLSN2000核心模塊先進的地方是自動具有ARP緩存清理功能。不再有ARP前后式?jīng)_突問題。
