卓嵐澳門永利yl6776在變電站遠程控制的應用

發布時間：2015-04-27 作者：上海卓嵐 瀏覽量：2076

本文介紹卓嵐澳門永利yl6776在變電站中的應用，實現變電站控制設備聯網監控、遠程監控。

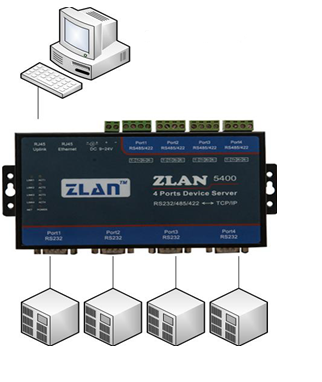

變電站局域網監控如圖3-1所示，將多個變電器控制設備的串口接入我們ZLAN5400，然后ZLAN5400與監控主機在局域網內建立網絡連接，將串口數據轉化為網絡上的數據發送到監控主機上面。在監控主機上安裝我們zlvircom軟件，虛擬COM口綁定我們設備，將網絡的數據轉化為串口的數據。上位機軟件直接與虛擬串口進行通信即可。

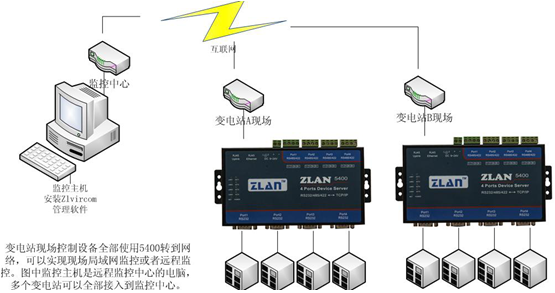

變電站遠程控制如圖2所示，將串口設備連入ZLAN5400后，將串口的數據轉化為網絡上的數據。ZLAN5400連入網絡，通過公網連接到遠程的監控主機。然后通過ZLvircom軟件虛擬串口，通過串口來進行通信。

使用卓嵐澳門永利yl6776串口通信與普通串口直接通信相比的優點：

在使用西門子的集成開發環境Micro-win STEP7對PLC進行遠程監控時，請在PC/PPI的配置中選擇需要的監控的PLC的虛擬串口號。注意：如果是通過Internet進行監控，那么請咨詢卓嵐工程師，關于如果配置STEP7《提高M(jìn)icro_WIN的PPI協議查詢等待時間方法》的具體細。
1、串口通信距離短，RS232串口通信十幾米，RS485也才1200多米。加入卓嵐澳門永利yl6776以后，將串口數據發送到網絡上，讓通信距離不受限制。
2、監控主機上面的串口只有一兩個，如果要監控多臺變電站控制設備，監控主機上面的串口數量就不夠。但是加入卓嵐澳門永利yl6776以后，可以將多個變電站控制設備連入一個或者多個澳門永利yl6776，通過網絡上的級聯，實現一臺監控主機監控多臺變電器控制設備。
3、可以遠程控制、調試，當變電器控制設備出現問題時可以先遠程調試，避免廠商浪費時間跑現場。節約時間、成本。

卓嵐澳門永利yl6776遠程控制特點：
1、支持基于Internet的監控，卓嵐澳門永利yl6776支持域名，并與提供的動態域名系統配合，可實現跨Internet監控。
2、支持遠程配置參數，即使在跨Internet方式下，您也可以遠程修改設備名稱、設備IP、串口參數等。
3、On-the-fly技術：卓嵐ZLVircom支持的on-the-fly技術，使得您無需了解串口的波特率、校驗位等參數系列，澳門永利yl6776能夠自動設別。
4、斷網恢復機制：在基于internet的方案下，必須支持?jǐn)嗑W(wǎng)恢復機制，采用卓嵐的Realcom協議，可以解決該問題。
5、全雙工、零丟包技術：卓嵐澳門永利yl6776是全雙工的，在最高波特率、全雙工、不間斷工作情況下，連續發送1G數據，不丟失一個字節。
