MQTT是一種發布（publish）/訂閱(subscribe)協議，MQTT協議采用發布/訂閱模式，所有的物聯網終端都通過TCP連接到云端，云端通過主題的方式管理各個設備關注的通訊內容，負責將設備與設備之間消息的轉發。MQTT 協議解決了物聯網中一個最基礎的問題：設備和設備之間、設備和云端服務之間是如何進行數據通訊的。

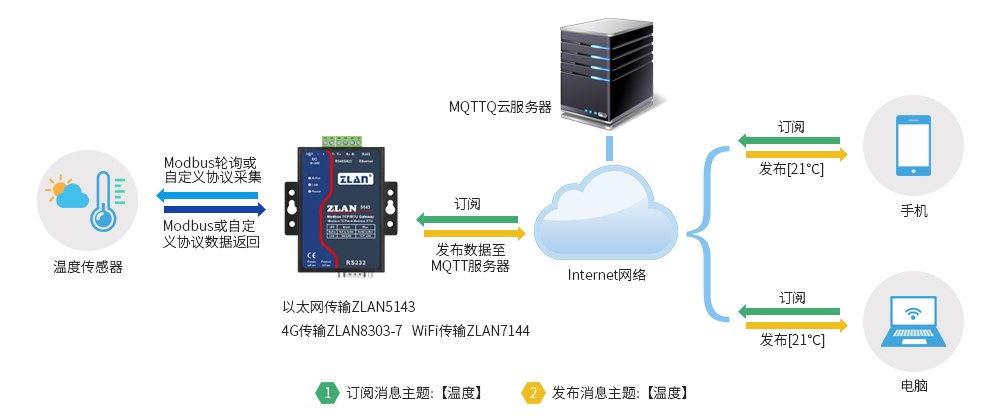

MQTT網關起到將普通的串口數據、Modbus RTU數據等轉化為MQTT協議的作用，通過連接服務器、訂閱和發布主題來實現傳統設備和MQTT云端的聯系。例如，筆記本和手機都向MQTT服務器訂閱了消息主題為溫度的消息，當MQTT網關向這個服務器發布溫度傳感器的消息（當前溫度為21℃），筆記本和手機都會收到發布的溫度。卓嵐的MQTT產品可以充當本地設備和MQTT云服務器之間的橋梁。

除了數據采集網關通過模擬量和數字量對外接口外，其它MQTT網關都采用串口（RS485、RS232、RS422、TTL）來和設備對接。支持MQTT云平臺有百度云、阿里云等。

1.自動采集：溫度傳感器采用的Modbus RTU協議需要每隔一段時間去詢問設備，獲得當前溫度。但MQTT協議屬于有消息就發布的機制MQTT服務器無法擔任這個任務，必須讓MQTT網關自動查詢溫度傳感器，并將獲得數據存儲起來，并定時上發服務器。卓嵐MQTT網關可配置Modbus輪詢指令或者非標準的串口設備指令。

2.格式轉化：設備端采用的是十六進制指令，比如01 03 02 12 34 b5 33的數據，這種數據對于云端比較難統一和識別。卓嵐MQTT網關支持將Modbus RTU數據轉化為JSON格式后上發，比如以上十六進制數據變?yōu)椋簕“power”:”1234”}這種格式。

1.采用MQTT為基礎的協議和服務器建立連接，采用訂閱發布的形式進行數據通訊。

2.支持Modbus RTU寄存器的自主設計和自動采集。

3.支持將特定的Modbus寄存器內容轉化為JSON格式定時主動上發。

4.支持在JSON格式中加入設備ID，方便云端識別設備。

5.支持無符號數據和有符號數據，支持小數點表示，支持4字節長度數據。

6.所有配置都可以界面化配置完成，用戶自主配置無需定制。

MQTT可以單獨使用也可以和JSON功能配合使用。當單獨使用的時候MQTT功能將串口數據透傳上發MQTT服務器。也就是將串口接收的數據作為MQTT的載荷。同時MQTT的載荷會以透傳的方式從串口輸出。實現串口轉MQTT。

首先搜索到設備，然后點擊編輯設備：

點擊“固件與配置”，彈出配置下載和設計對話框：

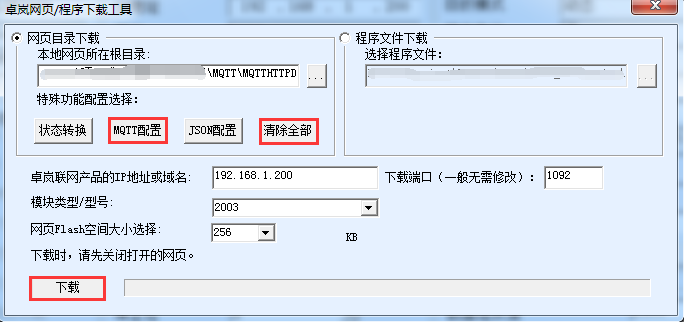

這里選擇“網頁目錄下載”，然后選擇一個空的目錄，比如MQTTHTTPD目錄，然后先點擊“清除全部”清除之前的設計（注意如果之前按有JSON設計的，則不要清除全部，否則會清除之前的JSON設計）。然后點擊MQTT配置。

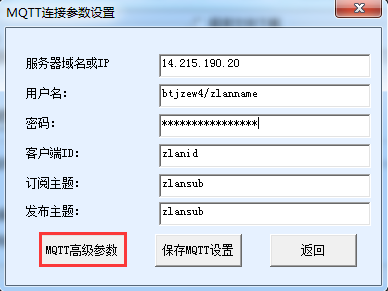

這里配置說明如下：
1.服務器域名或IP：這里填寫的是MQTT服務器的IP，最長為30個字符。
2.用戶名：是MQTT服務器的用戶名。
3.密碼：是這個用戶的登錄密碼。
4.客戶端ID：是MQTT的client ID。
5.訂閱主題：是這個設備訂閱的主題，有其它設備發布這個主題的時候，服務器會下發給這個設備。如果只是發布，一般無需填寫這個字段。
6.發布主題：這個設備串口轉MQTT的時候向服務器發送的數據的主題。
7.MQTT高級參數：用于配置高級參數。
8.保存MQTT設置：設計完畢點擊這個按鈕進行保存，然后點擊網頁下載目錄的“下載按鈕”下載。

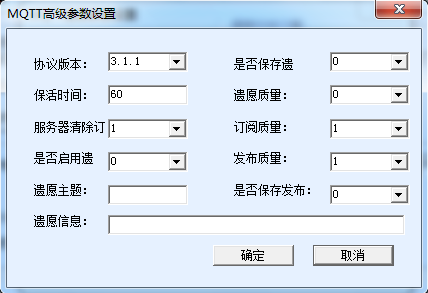

現在先點擊“MQTT高級參數”（一般無需配置高級參數）：

說明如下：
1.協議版本：目前主流的是3.1.1版本，如果需要選擇3.1版本，請在這里選擇。
2.?；顣r間：MQTT的心跳時間，最少為10秒，默認為60秒。
3.服務器清除訂閱：客戶端斷線后服務器是否清除訂閱信息。
4.是否啟用遺愿：是否有遺愿。
5.遺愿主題：遺愿主題。
6.遺愿信息：遺愿的信息。
7.是否保存遺愿：服務器是否需要保持客戶端異常離線時發送給客戶端的遺愿消息。
8.遺愿質量：服務器發送的遺愿消息的交付質量級別。
9.訂閱質量：訂閱的交付質量級別。有的情況下需要設置為0，防止重傳引起斷線。
10.發布質量：客戶端發布消息的交付質量級別。有的情況下需要設置為0，防止重傳引起斷線。
11.是否保存發布：服務器是否保持最后一條消息（如果有新的客戶端訂閱則發送給客戶端）。

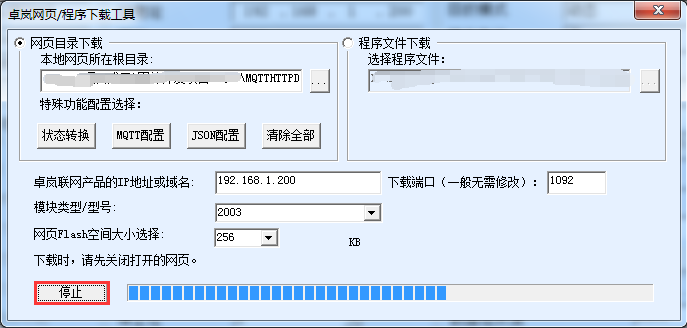

我們這里不修改高級參數。直接點擊“保存MQTT設置”。然后點擊“下載”

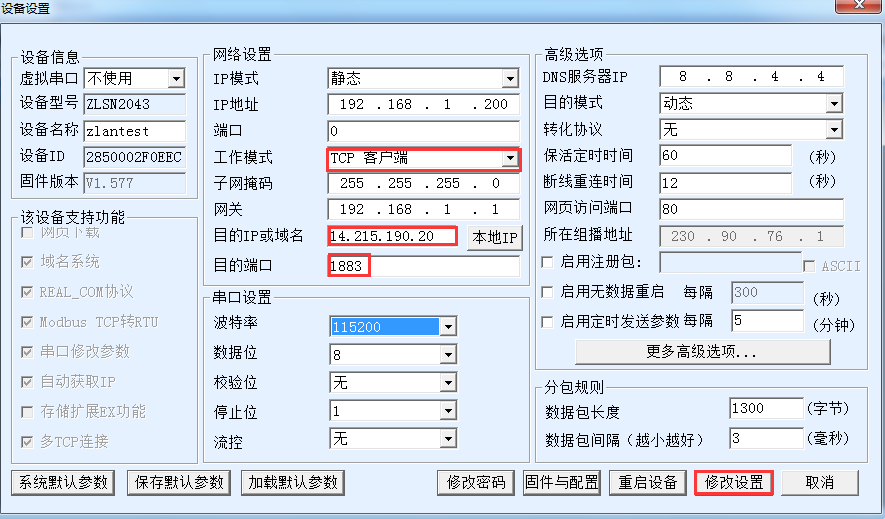

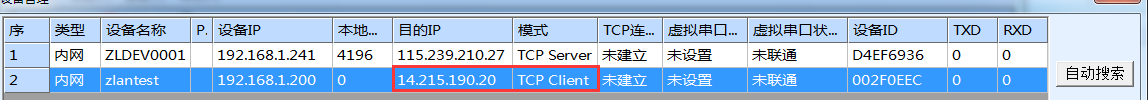

下載完畢點擊確定，此時會回到設備管理對話框，看到設備的目的IP、工作模式、目的端口已經自動修改為MQTT的設置：

如果沒有自動修改則需要在設備編輯對話框下，設置目的IP、工作模式、目的端口。然后點擊“修改設置”。

這樣配置就完成了。

連接完成后設備的LINK燈（一般為中間的藍色燈）變亮。說明設備正常連接上MQTT服務器。

現在打開串口工具：

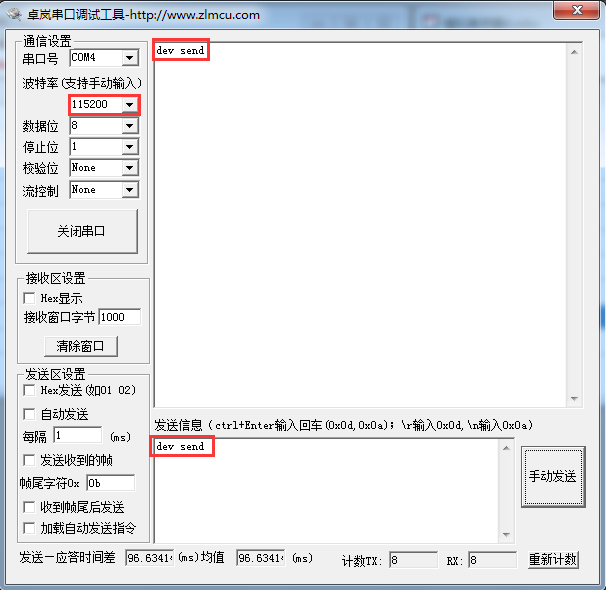

使用和設備一樣的波特率打開串口，并發送數據“dev send”，此后在接收窗口看到返回的數據“dev send”。這是由于我們將dev send這個信息以zlansub的主題發布給MQTT服務器。但是同時我們的設備也訂閱了zlansub這個主題，所以服務器立刻會給我們發送一個訂閱信息，訂閱信息的內容就是dev send。這個信息作為MQTT的載荷發送下載，通過透傳的方式從串口輸出。

如果其它設備發布信息過來，這個設備也能夠收到數據。

一般來說，用戶可以直接將串口指令（比如Modbus RTU）指令直接透傳給MQTT服務器。另外也可以使用JSON功能，采用自動Modbus RTU格式采集，定時JSON格式上發的形式。另外也可以找上海卓嵐定制一些非標的儀表和上位機協議格式。

如果需要實現JSON格式嵌套在MQTT中，那么需要在ZLVircom的“網頁/程序下載工具”對話框中點擊“JSON配置”按鈕（就在MQTT配置按鈕旁邊）。配置的方法參考JSON相關配置文檔。

將上述的JSON和MQTT相組合可以實現如下的功能：
1.采用MQTT為基礎的協議和服務器建立連接，采用訂閱發布的形式進行數據通訊。但是封裝的是JSON格式數據。
2.支持Modbus RTU寄存器的自主設計和自動采集。
3.支持將特定的Modbus寄存器內容轉化為JSON格式定時主動上發。
4.支持在JSON格式中加入設備ID，方便云端識別設備。

如果需要MQTT+JSON轉Modbus RTU功能的，可以分別設計MQTT和JSON，不分先后次序。設計完一種不要點擊“清除設計”按鈕，兩個設計完，一起點擊“下載”按鈕下載到設備內容。

一般可以下載后手動重啟設備，加載設置。
