PLC通過lora網關采集溫室大棚溫濕度數據

發布時間：2023-11-17 作者：上海卓嵐瀏覽量：2571

概述:

運用lora網關遠程控制大棚內風機，日光燈，溫濕度傳感器等設備?？梢詫?shí)現遠程獲取現場環境的空氣溫濕度、土壤水分溫度、二氧化碳濃度、光照強度可以自動控制溫室濕簾風機、噴淋滴灌、加溫補光等設備，并向遠程計算機端推送實時數據，實現現場環境信息化，智能化遠程管理。減少人工成本，降低人工成本，提高工作效率。

如圖 1所示

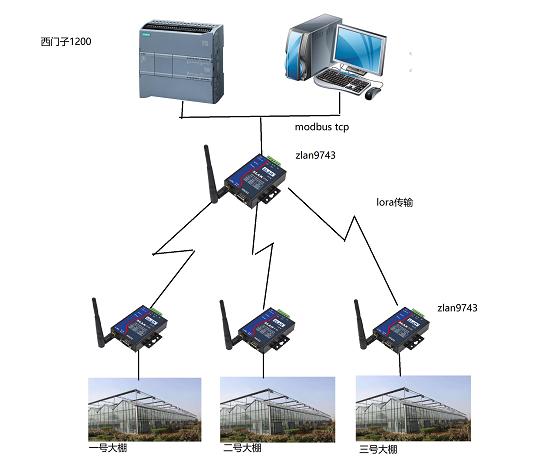

圖 1 無線傳輸系統框圖

實現步驟

2.1采集端的安裝和設置

1.大棚端將lora網關通過485雙絞線和大棚內的485串口儀表，采集器和風機等設備手拉手連接。

如圖 2 采集端和大棚中設備接線指示圖所示。

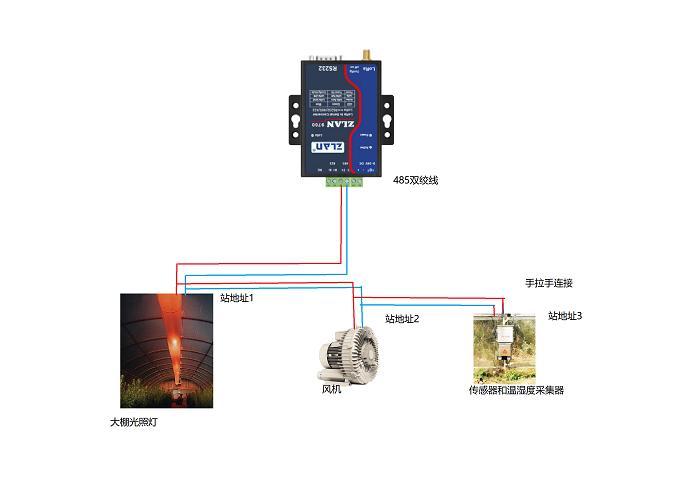

圖2 采集端和大棚中設備接線指示圖

2.使用USB轉232/485串口線直連lora網關，運行ZLvircom4.41以上版本，打開串口搜索，先將配置相關lora參數和串口參數。

如圖 3 lora參數配置所示。

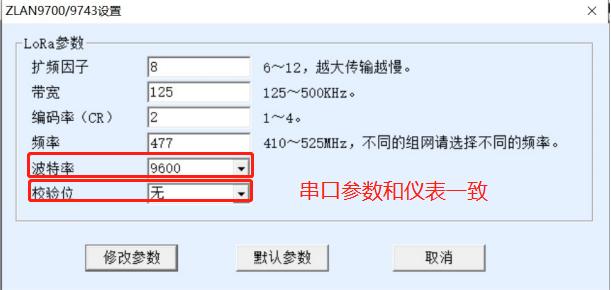

圖3 lora參數配置

點擊“修改參數”可以將參數設置到 9700/9743 內部。

2.2終端的安裝和設置

1.終端lora網關通過以太網網線連接plc。 如圖 4 終端網關和plc連接示意圖所示。

圖4 終端網關和plc連接示意圖

先通過串口線在ZLvircom軟件中配置好lora參數，然后在使用終端lora網關通過網線直連電腦，配置網絡參數。配置如圖 5 終端lora模塊參數設置所示。

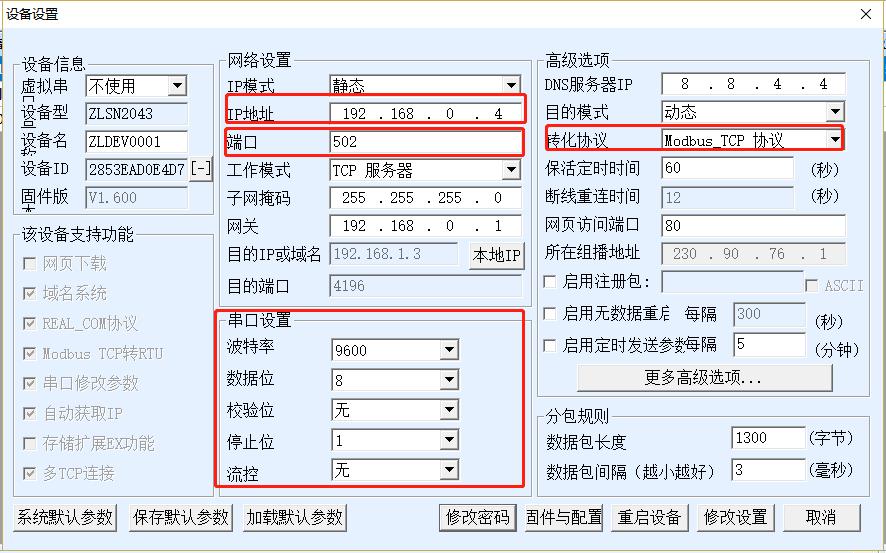

圖5 終端lora模塊參數設置

西門子plc端設置，將PLC設置成客戶端工作模式，連接zlan9743的IP地址和端口。

S7-1200 客戶端側需要調用MB_CLIENT指令塊，該指令塊主要完成客戶機和服務器的TCP連接、發送命令消息、接收響應以及控制服務器斷開的工作任務。具體步驟如圖 6 modbus tcp客戶端側指令塊所示。

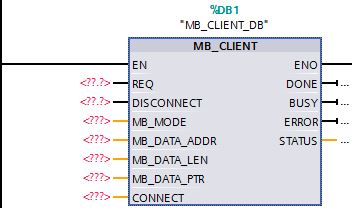

圖6 modbus tcp客戶端側指令塊

第一步，新創建一個全局?jǐn)?shù)據塊DB2:

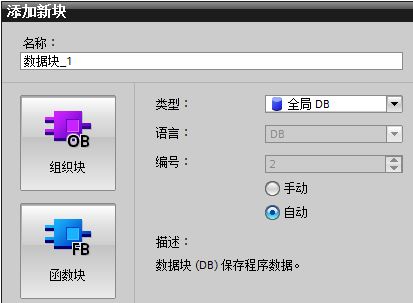

圖7 創建全局?jǐn)?shù)據塊

圖8 創建MB_CLIENT 中的TCP連接結構的數據類型

第三步，本文遠程服務器的IP地址為192.168.0.4，遠程端口號設為502。所以客戶端側該數據結構的各項值為：

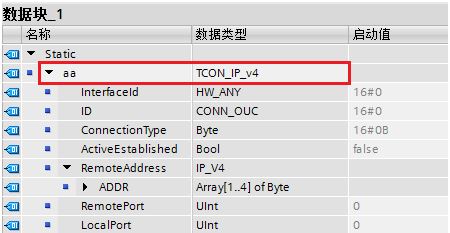

圖9 MB_CLIENT 側 CONNECT 引腳數據定義

第四步，客戶端側完成指令塊編程，調用 MB_CLIENT 指令塊，實現從 Modbus TCP 通信服務器中讀取2個保持寄存器的值，如圖 10 MB_CLIENT 指令塊編程 所示：

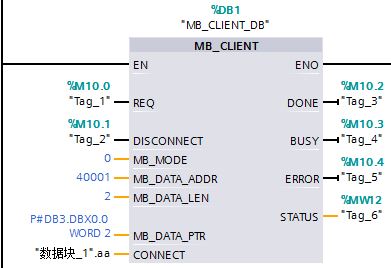

圖10 MB_CLIENT 指令塊編程

第五步，待Modbus TCP 服務器側準備就緒，給MB_CLIENT指令塊的REQ引腳一個上升沿，將讀取到的數據放入 MB_DATA_PTR引腳指定的DB 塊中。將整個項目下載到S7-1200。
