本文介紹卓嵐支持MQTT和JSON的設備的用法，支持的設備包括ZLAN5143、ZLAN8303-7、ZLAN1043、ZLAN7144等。其中ZLAN5143、ZLAN8303-7、ZLAN1043的固件版本要在1.577及以上，ZLAN7144需要在1.489及以上。需要和zlvircom的5.09版本配合使用。
MQTT和JSON可以單獨使用也可以合起來使用。其中的JSON支持Modbus RTU格式轉化為JSON格式。
主要特點是：
1.采用MQTT為基礎的協議和服務器建立連接，采用訂閱發布的形式進行數據通訊。
2.支持Modbus RTU寄存器的自主設計和自動采集。
3.支持將特定的Modbus寄存器內容轉化為JSON格式定時主動上發。
4.支持在JSON格式中加入設備ID，方便云端識別設備。
5.支持無符號數據和有符號數據，支持小數點表示，支持4字節長度數據。
6.所有配置都可以界面化配置完成，用戶自主配置無需定制。
卓嵐Modbus RTU轉JSON可以實現Modbus RTU表的自動采集，并按照J(rèn)SON格式自動上發給云端服務器。
這里我們通過一個具體的案例來講解這個用法。
假設現在有一個功能碼為3，地址為1的Modbus表，其寄存器地址和參數名如下。其中字節長度為4的表示需要連續讀2個寄存器。
| 寄存器地址 | 參數名 | 字節長度 | 備注 |
| 0 | 當前總有功電能 | 4 | 無符號，保留2位小數 |
| 97 | A相電壓 | 2 | 無符號，保留1位小數 |
| 98 | B相電壓 | 2 | |
| 99 | C相電壓 | 2 | |
| 100 | A相電流 | 2 | 無符號，保留2位小數 |
| 101 | B相電流 | 2 | |
| 102 | C相電流 | 2 | |
| 119 | 頻率 | 2 | |
| 356 | A相有功功率 | 4 | 有符號，保留3位小數 |
| 358 | B相有功功率 | 4 | |
| 360 | C相有功功率 | 4 | |
| 362 | 總有功功率 | 4 |
所謂有符號是指，2字節或者4字節最高bit為符號位，例如0xFFFF將被認為是-1。保留2位小數是指將數據當作整型轉化之后，小數點從最右邊向左移動2位。
我們按照設備作為客戶端的方式進行配置。

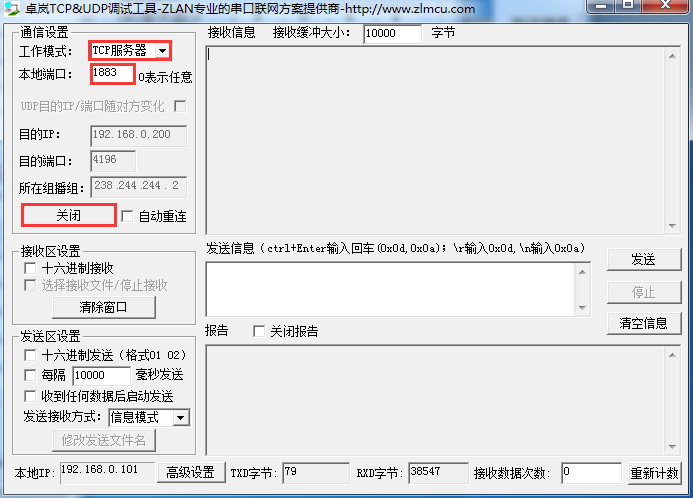

使用SocketDlgTest，在本地計算機1883端口監聽一個TCP服務器。
使用ZLVircom對設備進行配置。

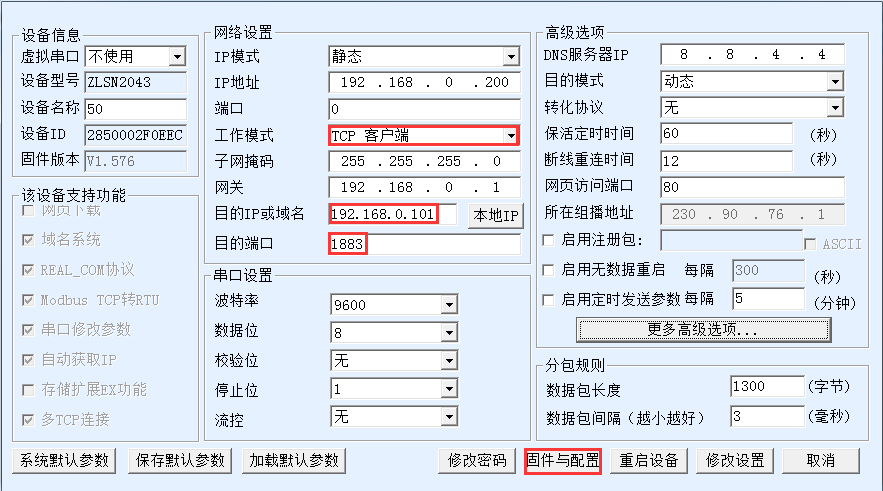

點擊修改配置，可以讓設備連接上SocketDlgTest工具。再次進入設備編輯對話框。點擊“固件和配置”按鈕。

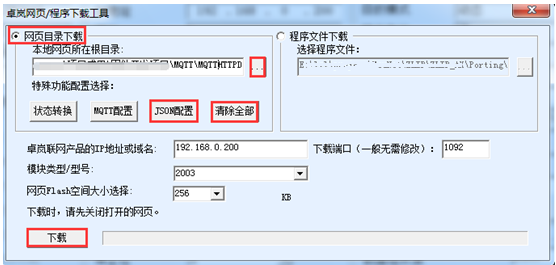

首先點擊“網頁目錄下載”進入配置下載模式。然后選擇一個新的空目錄，比如MQTTHTTPD目錄。防止之前的設計有殘留，請先點擊“清除全部”按鈕，這樣可以清空之前的設計內容。設計文件將會保存在這個目錄，等一下可以通過點擊“下載”按鈕下載到設備內部。

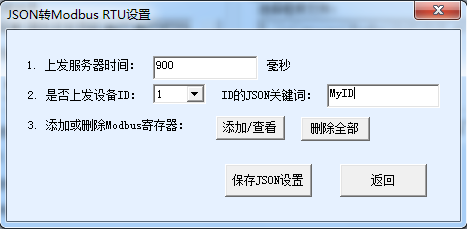

點擊“JSON配置”按鈕。
這里的參數說明如下：
1.上發服務器時間：默認JSON數據每隔多少時間上發到服務器，服務器就是剛剛在設備配置界面設置的目的IP，單位是毫秒。
2.是否上發設備ID：如果選擇1則會在每次上發的JSON數據中包含有設備的ID，設備ID就是在設備編輯界面左上角看到的設備的MAC地址。
3.ID的JSON關鍵詞是自己命名的ID對應的的JSON關鍵詞，這里寫MyID，最長為32字節。這樣以后JSON格式中會增加”MyID”:”2850002F0EEC”的內容。這類似于注冊包，有利于服務器識別是哪一臺設備發來的數據。
4.添加/查看：點擊后可以進行Modbus寄存器的設計，也可以查看目前已經內容。
5.刪除全部：刪除由“添加/查看”按鈕設計的所有的Modbus寄存器，方便重新開始設計。
6.保存JSON設置：設計完成后只有點擊這個按鈕才可以保存數據到剛才的下載目錄，之后可以下載到設備內部。
現在點擊“添加/查看”按鈕。對于之前的Modbus表的第一行：
| 寄存器地址 | 參數名 | 字節長度 | 備注 |
| 0 | 當前總有功電能 | 4 | 無符號，保留2位小數 |

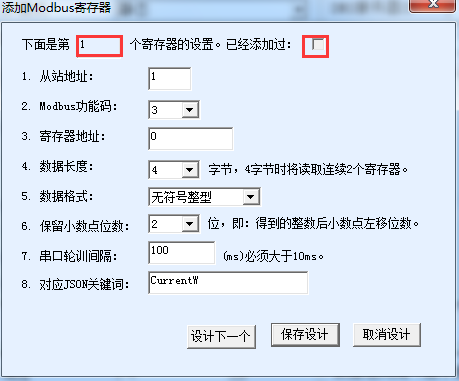

對應的配置如下：
這里的參數說明如下：
1.第1個寄存器：這里的1，表示現在的設計界面是配置第一個寄存器。
2.已經添加過：如果打勾說明是已經添加的，查看已經配置的信息的時候會出現打勾的情況。
3.從站地址：Modbus的表地址。
4.Modbus功能碼：目前支持03和04功能碼。
5.寄存器地址：這里對應的0。
6.數據長度：這里對應是4字節。
7.數據格式：這里對應是無符號整型。
8.保留小數點：這里保留2位。
9.串口輪詢時間：這里設為100ms。是指這個寄存器和下個寄存器的輪詢的間隔，而不是這條指令的輪詢間隔。
10.對應的JSON關鍵詞：對應上發的JSON中的keyword。例如”CurrentW”:232.12。
11.設計下一個：點擊后進入下一個寄存器的設置。
12.保存設計：完成設計，之后點擊上一個界面的“保存JSON配置”即可。
13.取消設計：取消當前的所有設計，如果是查看設計內容，可以點擊這個按鈕退出。

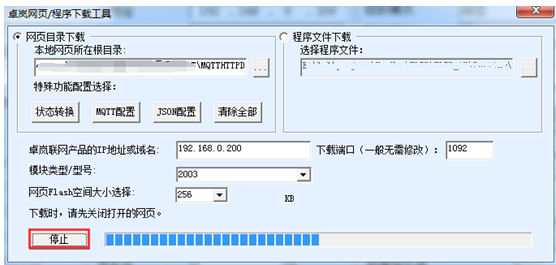

這里點擊“設計下一個”按鈕繼續設計Modbus表中的其它寄存器。全部設計完表格中的寄存器后，點擊“完成設計”，然后點擊“保存JSON配置”后退出。然后點擊“下載web”頁面的“下載按鈕”
然后點擊“確定”，設備會自動重啟。如果沒有重啟請手動重啟。
這里使用Modbus Slave來模擬一個表
測試結果顯示，使用Modbus slave工具模擬的儀表能夠被網關所采集。同時可以定時，按照json格式上發到SocketDlgTest模擬的服務器軟件端。
MQTT可以單獨使用也可以和JSON功能配合使用。當單獨使用的時候MQTT功能將串口數據透傳上發MQTT服務器。也就是將串口接收的數據作為MQTT的載荷。同時MQTT的載荷會以透傳的方式從串口輸出。實現串口轉MQTT。

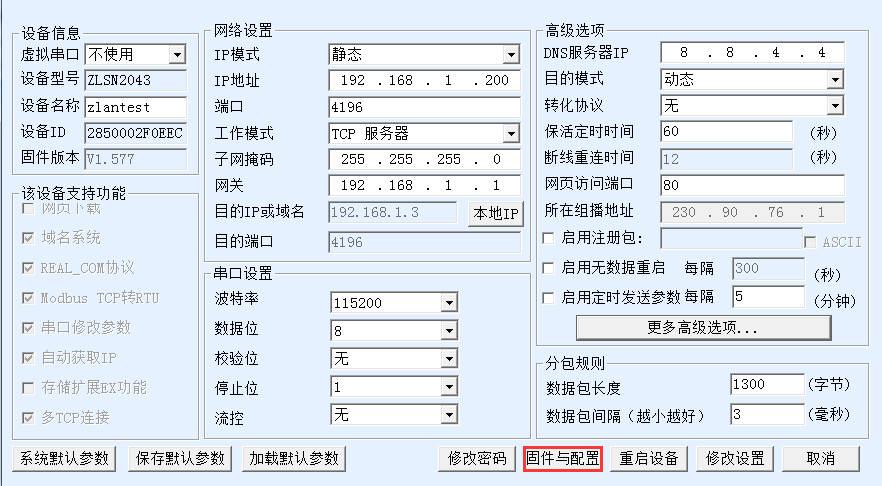

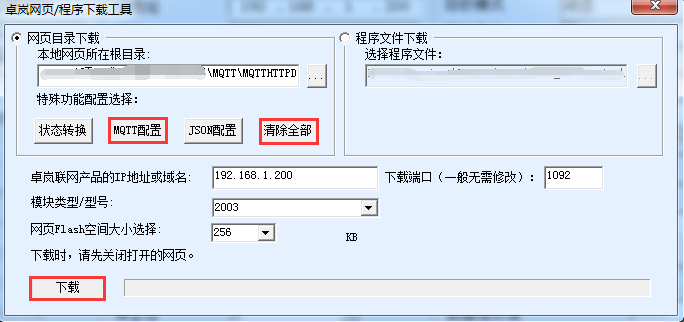

點擊“固件與配置”，彈出配置下載和設計對話框：
這里選擇“網頁目錄下載”，然后選擇一個空的目錄，比如MQTTHTTPD目錄，然后先點擊“清除全部”清除之前的設計（注意如果之前按有JSON設計的，則不要清除全部，否則會清除之前的JSON設計）。然后點擊MQTT配置。

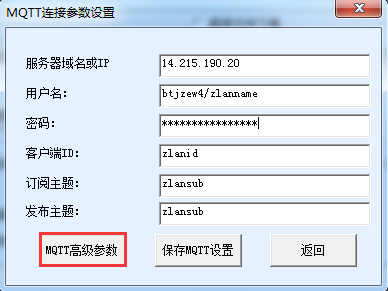

這里配置說明如下：
1.服務器域名或IP：這里填寫的是MQTT服務器的IP，最長為30個字符。
2.用戶名：是MQTT服務器的用戶名。
3.密碼：是這個用戶的登錄密碼。
4.客戶端ID：是MQTT的client ID。
5.訂閱主題：是這個設備訂閱的主題，有其它設備發布這個主題的時候，服務器會下發給這個設備。如果只是發布，一般無需填寫這個字段。
6.發布主題：這個設備串口轉MQTT的時候向服務器發送的數據的主題。
7.MQTT高級參數：用于配置高級參數。
8.保存MQTT設置：設計完畢點擊這個按鈕進行保存，然后點擊網頁下載目錄的“下載按鈕”下載。

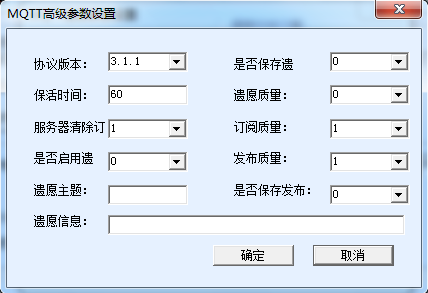

現在先點擊“MQTT高級參數”（一般無需配置高級參數）：
說明如下：
1.協議版本：目前主流的是3.1.1版本，如果需要選擇3.1版本，請?jiān)谶@里選擇。
2.?；顣r間：MQTT的心跳時間，最少為10秒，默認為60秒。
3.服務器清除訂閱：客戶端斷線后服務器是否清除訂閱信息。
4.是否啟用遺愿：是否有遺愿。
5.遺愿主題：遺愿主題。
6.遺愿信息：遺愿的信息。
7.是否保存遺愿：服務器是否需要保持客戶端異常離線時發送給客戶端的遺愿消息。
8.遺愿質量：服務器發送的遺愿消息的交付質量級別。
9.訂閱質量：訂閱的交付質量級別。
10.發布質量：客戶端發布消息的交付質量級別。
11.是否保存發布：服務器是否保持最后一條消息（如果有新的客戶端訂閱則發送給客戶端）。

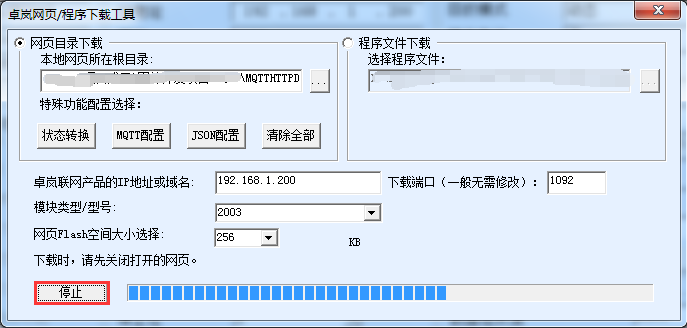

我們這里不修改高級參數。直接點擊“保存MQTT設置”。然后點擊“下載”

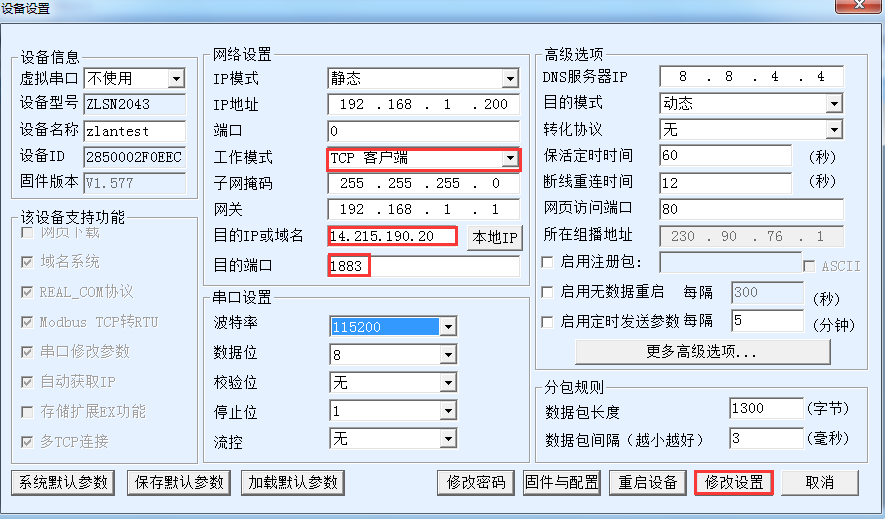

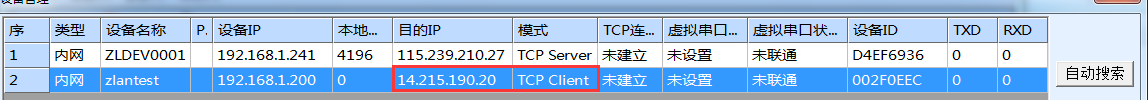

下載完畢點擊確定，此時會回到設備管理對話框，看到設備的目的IP、工作模式、目的端口已經自動修改為MQTT的設置：
如果沒有自動修改則需要在設備編輯對話框下，設置目的IP、工作模式、目的端口。然后點擊“修改設置”。
這樣配置就完成了。
連接完成后設備的LINK燈（一般為中間的藍色燈）變亮。說明設備正常連接上MQTT服務器。

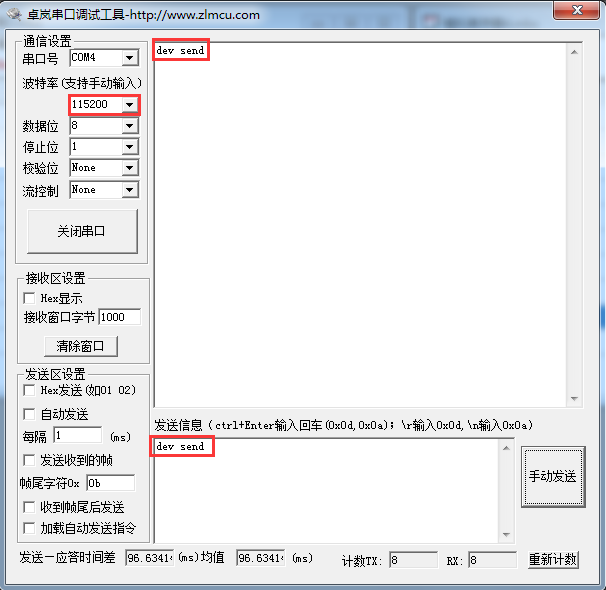

現在打開串口工具：
使用和設備一樣的波特率打開串口，并發送數據“dev send”，此后在接收窗口看到返回的數據“dev send”。這是由于我們將dev send這個信息以zlansub的主題發布給MQTT服務器。但是同時我們的設備也訂閱了zlansub這個主題，所以服務器立刻會給我們發送一個訂閱信息，訂閱信息的內容就是dev send。這個信息作為MQTT的載荷發送下載，通過透傳的方式從串口輸出。
如果其它設備發布信息過來，這個設備也能夠收到數據。
一般來說，用戶可以直接將串口指令（比如Modbus RTU）指令直接透傳給MQTT服務器。另外也可以使用JSON功能，采用自動Modbus RTU格式采集，定時JSON格式上發的形式。另外也可以找上海卓嵐定制一些非標的儀表和上位機協議格式。
將上述的JSON和MQTT相組合可以實現如下的功能：
1.采用MQTT為基礎的協議和服務器建立連接，采用訂閱發布的形式進行數據通訊。
2.支持Modbus RTU寄存器的自主設計和自動采集。
3.支持將特定的Modbus寄存器內容轉化為JSON格式定時主動上發。
4.支持在JSON格式中加入設備ID，方便云端識別設備。
如果需要MQTT+JSON轉Modbus RTU功能的，可以分別設計MQTT和JSON，不分先后次序。設計完一種不要點擊“清除設計”按鈕，兩個設計完，一起點擊“下載”按鈕下載到設備內容。
一般可以下載后手動重啟設備，加載設置。
