645 97規約是電表使用的國標通訊協議，使用非常廣泛。一般通過RS485總線讀當前功率、當前電壓、本月電量等數據。但是由于RS485總線原理的限制，不能有兩臺主機同時去讀電表。但是在能源監控領域，經常需要有多個計算機、顯示屏獲取電表的數據。
普通的“透傳”的RS485轉TCP/IP的產品在這里無法使用，這里就介紹一下卓嵐的ZLAN5143的多主機功能如何解決這個問題。

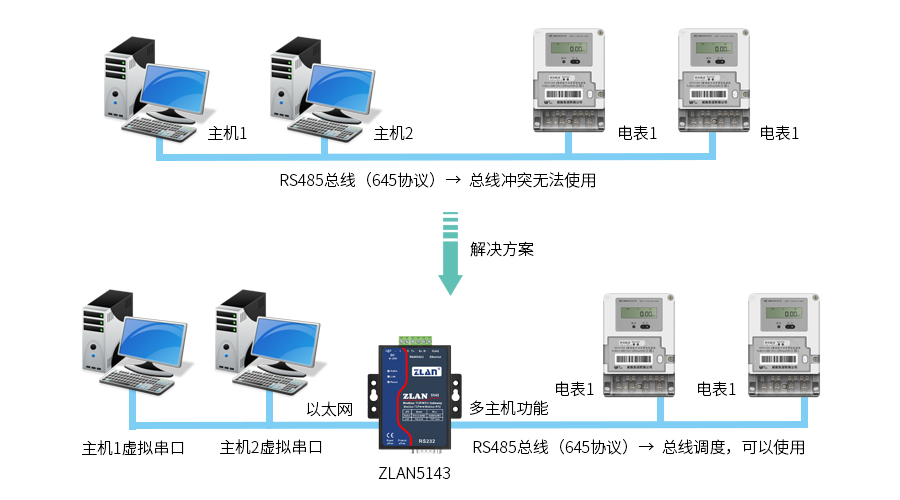

如圖：ZLAN5143的多主機功能會調度RS485的總線，當主機1和主機2同時需要使用總線的時候ZLAN5143則會擔任“裁判”的角色，禁止同時搶占，并合理調度總線的使用時間，從而起到“多主機”順利同時訪問的效果。多主機還可以讓主機1查詢的返回數據不會發送到主機2，引起數據干擾。
需要指出的是Modbus網關一般具有自動查詢和存儲寄存器內容的功能，從而解決多主機訪問的沖突問題，但是此類Modbus網關對于非Modbus RTU的RS485協議（例如645協議）則無能為力。但是5143則可以同樣可以適用于非Modbus RTU類型的多主機實現。
首先我們測試一下不啟用多主機，而是普通“透傳”方式下的情況：

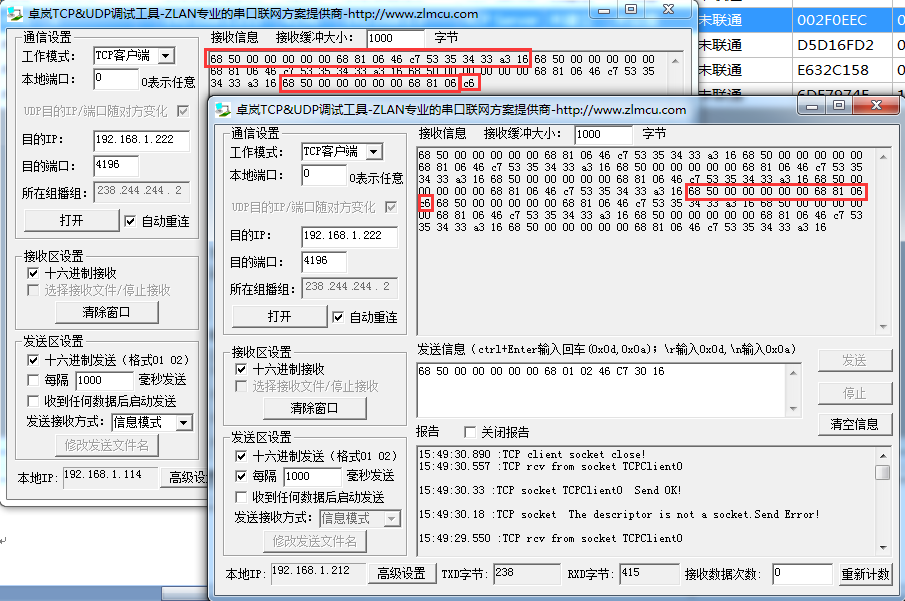

我們使用兩個SocketDlgTest工具連接上5143，不斷同時發送645的協議指令68 50 00 00 00 00 00 68 01 02 46 C7 30 16，如圖所示本來為：68 50 00 00 00 00 00 68 81 06 46 c7 53 35 34 33 a3 16的指令沖突后變?yōu)?8 50 00 00 00 00 00 68 81 06 c6。也就是出現丟失和誤碼。另外只有一個SocketDlgTest發送時，在數據返回的時候兩個SocketDlgTest窗口都收到數據，這樣也不符合要求。應該是不發送數據的窗口不收到任何返回。

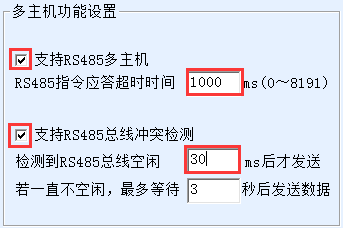

現在開啟“多主機功能”，配置5143時保持“轉化協議”為“無”，點擊“更多高級選項…”，設置如下。
由于這里串口為1200bps設置超時為1000。返回“設備設置”后點擊“修改設置”。此后再進行以上的實驗，發現無論如何同時發送，都會得到正確的數據。并且不發送的SocketDlgTest窗口不會收到數據。真正實現了防沖突和獨立收發通訊。另外結合ZLvricom的虛擬串口，可以在兩個主機上使用原來的串口軟件進行通訊。
總之，“多主機功能”為各類非Modbus RTU的RS485儀表的多主機訪問提供了一種有效的方案。
