本文簡單介紹485轉以太網設備使用，主要的前提是設備的串口參數與串口設備的參數保持一致。然后考慮網絡情況，以及和串口設備通訊的軟件的通訊方式不同來進行不同的配置。
如果和串口設備通訊的軟件采用COM口通訊，就采用虛擬串口的方式，如果采用IP端口的方式，就需要根據軟件的工作模式來配置。如果軟件使用TCP客戶端模式，設備就采用TCP服務器模式。軟件采用TCP服務器模式，設備就采用TCP客戶端模式。軟件使用UDP模式，設備也使用UDP模式。
同一個網段下的使用，將設備的IP和通訊的計算機設置為同一個IP網段，并且設備IP不要和局域網內其他網絡設備IP沖突然后根據自己的通訊設備配置設備的工作模式即可。
跨網段通訊時，設備的IP、網關、掩碼必須和當前網段參數保持一致。
此種情況下，將設備的IP、網關、掩碼保持當前網段一致，IP不沖突，工作模式根據和串口設備通訊的軟件去設定即可。
并且此種情況搜索設備正常。
（1）如果設備的網段可以ping通計算機的網段，但是計算機的網段ping不通設備的網段。
如果通訊軟件采用COM口的方式，我們設備設置為客戶端模式，目的IP設置為通訊的計算機IP，目的端口寫zlvircom端口（默認4196）。
如果通訊軟件采用TCP服務器方式，我們設備設置為客戶端模式，目的IP設置為通訊的計算機IP，目的端口寫通訊軟件監聽的端口。
如果通訊軟件采用TCP客戶端方式，設備的IP模式必須為靜態，并且需要在設備網段的路由器上做端口映射（如果設備和計算機之間有多級路由器，則每級路由器都需要做端口映射），最終映射到設備的IP和本地端口，然后通訊軟件訪問和通訊計算機平級的路由器的IP和端口映射對外的端口即可連接到設備。
（2）如果設備的網段不能ping通計算機的網段，但是計算機的網段可以ping通設備的網段。
如果軟件采用COM口的方式，zlvircom采用虛擬串口客戶端模式，設備設置為TCP服務器模式即可。
如果軟件采用TCP客戶端模式，設備設置為TCP服務器模式即可。
如果軟件采用TCP服務器模式，那計算機的IP必須設置為靜態IP，并且需要在計算機網段的路由器上做端口映射（如果設備和計算機之間有多級路由器，則每級路由器都需要做端口映射），最終映射到計算機的IP和軟件監聽端口，然后設備訪問和設備平級的路由器的IP和端口映射對外的端口即可連接到計算機軟件。
根據上述的兩種情況做端口映射，比較復雜不推薦使用。
外網情況下，設備的IP必須和設備接入的路由器同一網段且沒有IP沖突，網關、掩碼和路由器一致，且設備以及計算機端的網絡均可以連入外網。
外網使用時，公網IP給到TCP服務器那邊有用，公網IP給TCP客戶端毫無意義。
如果計算機直接使用公網IP，設備直接做TCP客戶端模式，目的IP設置為公網IP或者域名，目的端口設置為zlvircom監聽端口（默認4196）。
如果計算機為公網IP下面的計算機，則需要在計算機與公網IP路由器上做端口映射，端口映射的IP為計算機IP，映射的內網端口為zlvircom監聽端口（默認4196）。設備直接做TCP客戶端訪問公網IP或域名，目的端口設置為路由器端口映射的外網端口。
然后zlvircom軟件會搜到來自外網的設備
在計算機zlvircom軟件上虛擬COM口綁定ID。然后對連接過來的外網設備進行COM口綁定。
如果計算機直接使用公網IP，設備直接做TCP客戶端模式，目的IP設置為公網IP或者域名，目的端口設置為服務器軟件監聽端口。
如果需要用zlvircom搜索到設備，將zlvircom監聽端口改為服務器軟件監聽的端口（TCP端口會被服務器軟件占用來通訊，UDP端口給到zlvircom來搜索設備）
如果計算機為公網IP下面的計算機，則需要在計算機與公網IP路由器上做端口映射，端口映射的IP為計算機IP，映射的內網端口為服務器軟件監聽端口。設備直接做TCP客戶端訪問公網IP或域名，目的端口設置為路由器端口映射的外網端口。
有兩種方式：
1、計算機端使用綁定MAC地址的方式使用虛擬串口,設備設置為TCP服務器模式且IP模式靜態，然后在路由器那邊做設備IP以及本地端口的端口映射（TCP/UDP）以及1092（UDP）的端口映射。

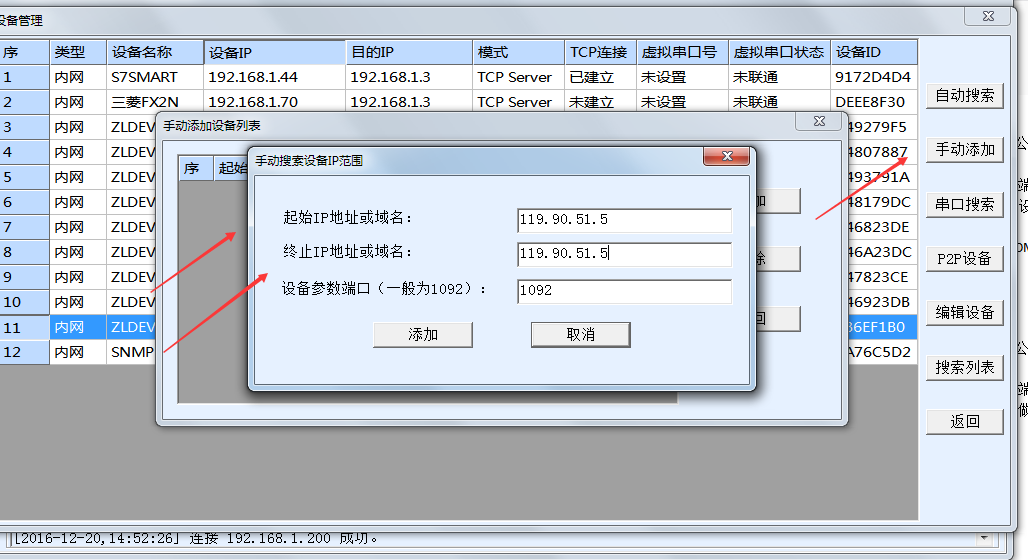

然后在計算機的zlvircom軟件上手動添加外網設備，起始IP以及終止IP均設置為設備那邊的外網端口，參數端口為1092。
然后搜索到設備以后直接綁定虛擬串口即可。
2、計算機端使用做客戶端的方式使用虛擬串口

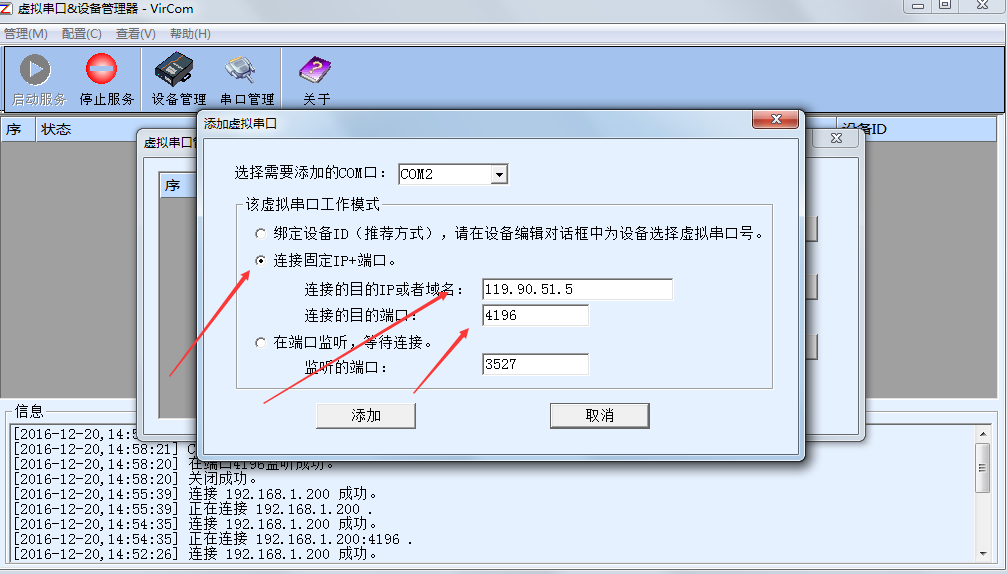

設備設置為TCP服務器模式且IP模式靜態，然后在路由器那邊做設備IP以及本地端口的端口映射（TCP/UDP）。添加虛擬串口的時候選擇為連接IP和端口，IP設置為公網IP，端口設置為端口映射的外網端口。
設備設置為TCP服務器模式且IP模式靜態，然后在路由器那邊做設備IP以及本地端口的端口映射（TCP/UDP）。
然后通訊軟件做客戶端直接訪問設備端的公網IP以及端口映射的外網端口。
在無公網IP的情況下，可以通過內網版的花生殼或者別的穿透網絡的軟件去使用（此處不作討論）。
只有5143N、5143BN支持此功能。
P2P模式下設備作為TCP服務器模式，通訊軟件只有使用TCP客戶端或者COM口通訊才可以使用此功能。

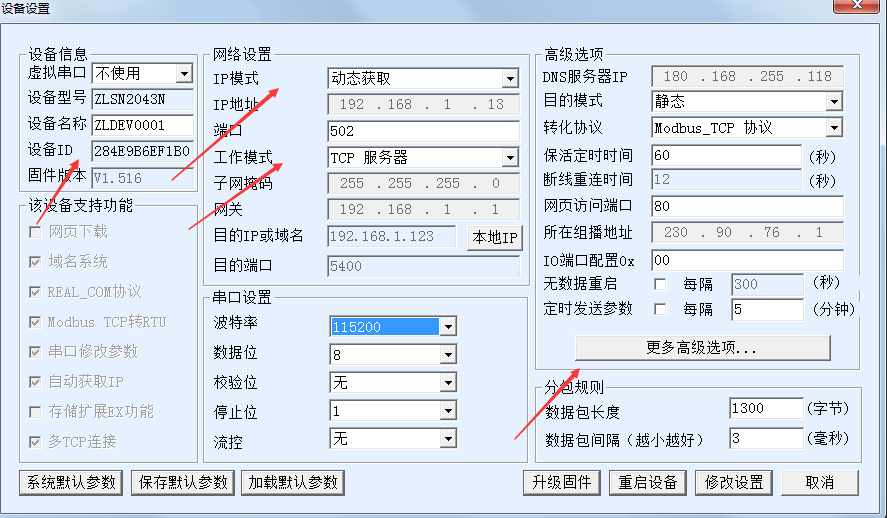

一般將設備IP模式設置為DHCP模式，讓自動獲取IP能出外網。并且復制設備的ID即MAC地址。

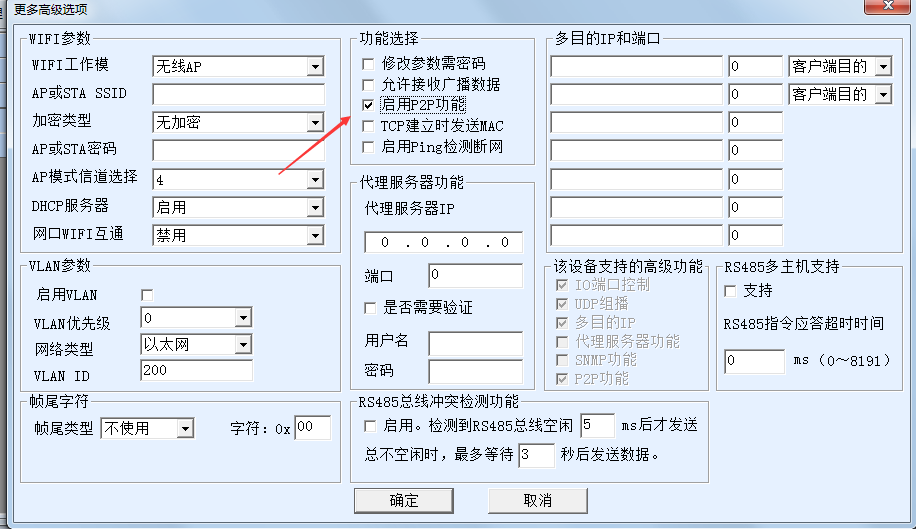

點擊更多高級選項，勾選P2P功能。
參數設置正確且設備能連入外網以后，設備的LINK燈藍燈會閃爍，表明P2P功能正常。
使用P2P必須使用專用的P2P軟件。

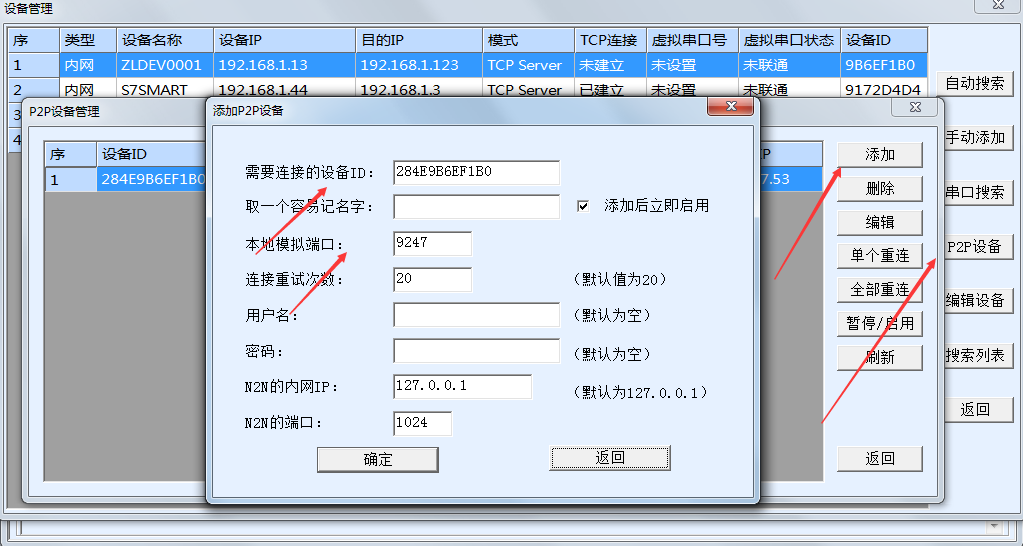

在設備管理界面點擊P2P功能，添加P2P設備，將復制的ID填寫到需要連接的設備ID處。以及P2P設備在計算機本地模擬的TCP端口。默認無密碼。

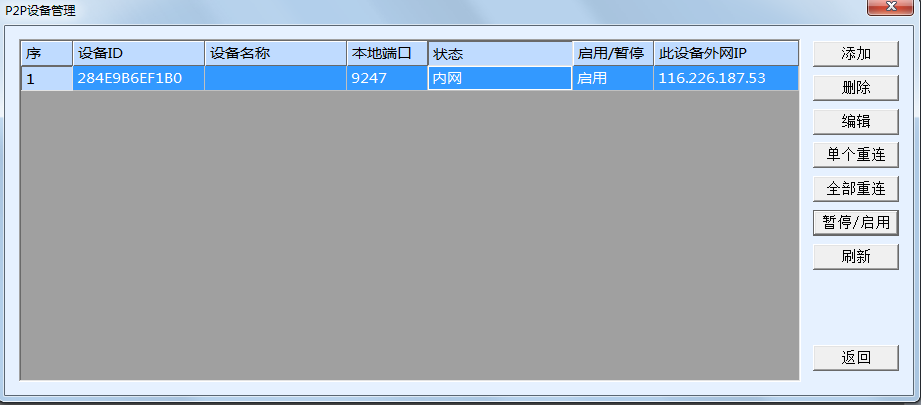

然后再P2P設備管理處會出現該設備連接的狀態。
連接狀態表
| 序號 | 顯示 | 說明 |
|---|---|---|
| 1 | 未連接服務器 | Zlvircom和服務器通信失敗，請檢查zlvircom所在的計算機是否能夠上外網。 |
| 2 | 設備不在線 | 這個ID對應的設備沒上電或者未連接到網絡中。 |
| 3 | 用戶名或密碼錯誤 | 輸入的用戶名或者密碼錯誤。 |
| 4 | 設備不屬于該用戶 | 用戶添加了不屬于該用戶的設備ID。 |
| 5 | 嘗試第N次連接 | 這里的N可以為1～32，這個表示連接的重試次數，不斷刷新時，可以看到連接的重試次數在增加。 |
| 6 | 內網 | 連接成功，且設備和計算機在一個內網。 |
| 7 | 外網 | 連接成功，且設備和計算機在不同的內網。 |
| 8 | 代理 | 連接成功，但是采用代理方式，通信速度可能變慢。 |

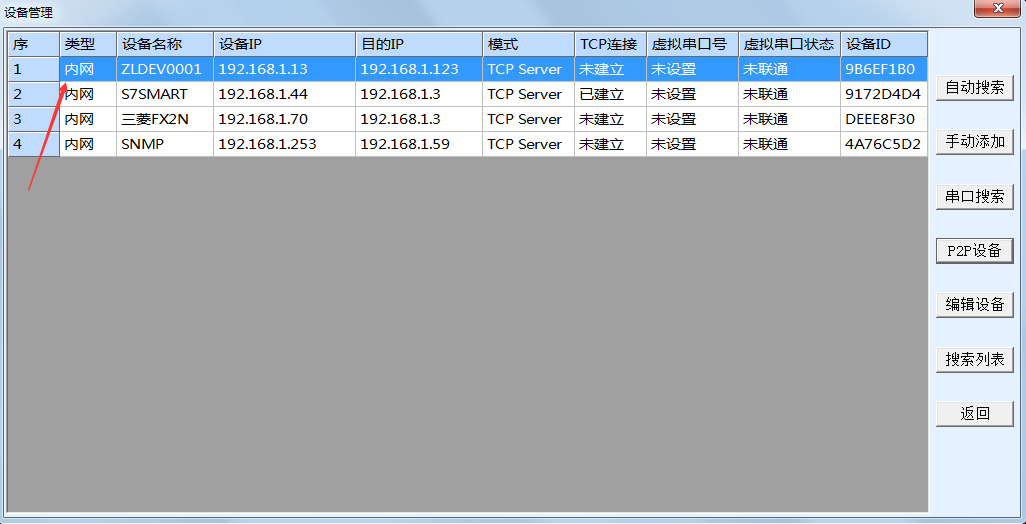

在找到P2P設備以后，如果使用虛擬串口，就跟在局域網內一樣使用。

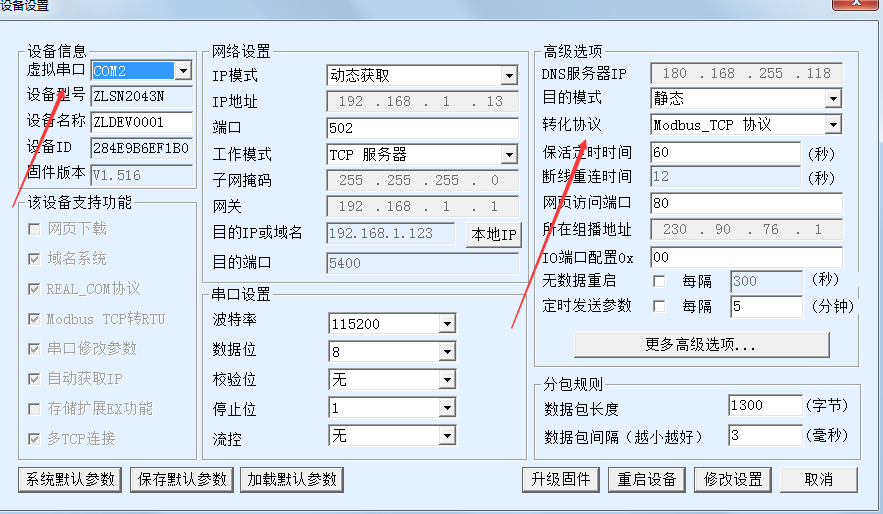

如果需要使用MODBUS TCP協議的話，直接將轉化協議勾選即可。

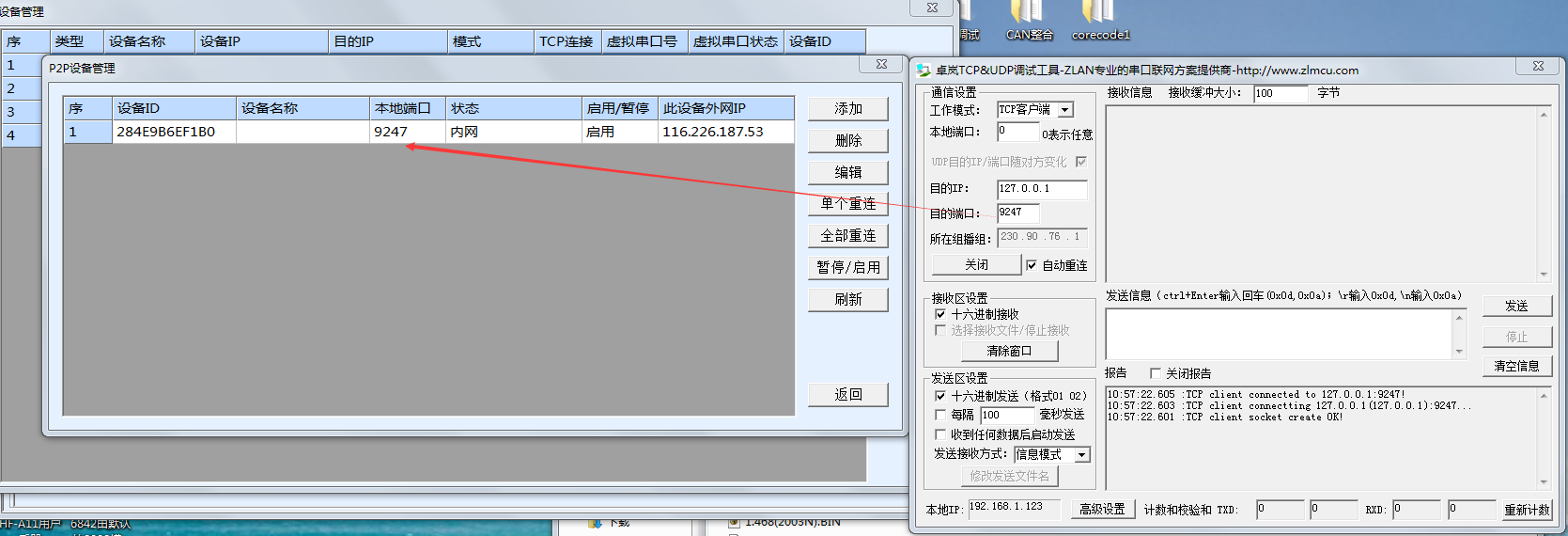

如果使用IP和端口的方式用TCP客戶端去通訊，直接訪問本機IP127.0.0.1以及P2P模擬的本地端口即可。
